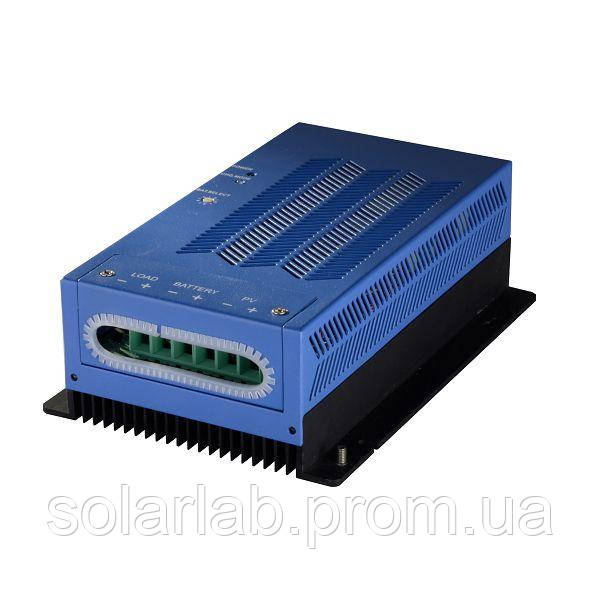

Даний Контролер є недорогим, але надійним і багатофункціональним MPPT контролером заряду-розряду акумулятора від сонячних фотоелектричних батарей.
Використання МРРТконтроллера дозволяє збільшити зарядний струм, що надходить на акумулятори від сонячних батарей, до 30% у порівнянні зі звичайними контролерами.
Основні характеристики даного контролера наведені в таблиці.
| Номінальна напруга | MPPT 12/24/48В | ||
| Максимальний струм заряду акумулятора(включаючи струм, споживаний навантаженням) | 40/60А | ||
| Максимальний струм, споживаний навантаженням | 15А | ||
| Допустимий діапазон напруг сонячної батареї | 15-45В для 12В, 30-70В для 24В, 60-100В для 48В. | ||
| Максимально допустима напруга холостого ходу сонячної батареї | 100В | ||
| Захист від перевищення максимального струму, споживаного нагузкой | 2.0 * номінальний Струм>5сек | ||
| 1.5 * номінальний Струм>5сек | |||
| 1.5 * номінальний Струм - в завсисмости від температури контролера | |||
| Споживання в режимі очікування | < 10mA | ||
| Напруга основного заряду | 14.6 У | 29.2 В | 29.2 В |
| Напруга заряду підтримуючого | 13.4 | 26.8 В | 53.6 В |
| Напруга заряду вирівнюючого | 14.0 В | 28.0 В | 56.0 В |
| Напруга відключення сонячних батарей(захист від перезаряду акумулятора) | 14.8 У | 29.6 В | 59.2 В |
| Відновлення підключення сонячних батарей(після захисту від перезаряду акумулятора) | 13.6 В | 27.2 В | 54.4 В |
| Напруга відключення навантаження (захист від перерозряду акумулятора) | 10.8 У | 21.6 У | 43.2 В |
| Відновлення підключення навантаження (після захисту від перерозряду акумулятора) | 12.3 | 24.6 В | 49.2 |
| Температурний коефіцієнт | -13.2 мВ/℃ | -26.4 мВ/℃ | -52.8 мВ/℃ |
| Допустима температура | 0-40℃ (Повна потужність) 40-60℃ (Зниження потужності) | ||
| Клас захисту | IP21 | ||
| Розміри | 202х66х140мм | ||
| Вага | 1.4 кг | ||
Основна перевага даного контролера полягає у можливості вибору типу акумулятора, що заряджається і відповідно встановлення оптимальних параметрів для роботи наявного типу акумуляторів. Так Даний контролер дозволяє працювати з лужними акумуляторами, які вимагають значно більшої напруги (порівняно з кислотними акумуляторами) для повного заряду.
Таблиця вибору типу акумулятора
| № п/п | Опис | 12-вольт | 24-вольта | 48-вольт | Зарядна функція | |||
| Підтри підтримую загальний заряд (В) | Основ ний/Вирів ниваю загальний заряд (В) | Підтри підтримую загальний заряд (В) | Основ ний/Вирів ниваю загальний заряд (В) | Підтри підтримую загальний заряд (В) | Основ ний/Вирів ниваю загальний заряд (В) | |||
| 0 | Вирівнюючий заряд № 1 | 13,2 | *15 | 26,4 | *30 | 52,8 | *60 | Струм заряду-до 40А |
| 1 | Вирівнюючий заряд № 2 | 13,2 | *15,5 | 26,4 | *31 | 52,8 | *62 | Струм заряду – за замовчуванням |
| 2 | Свинцево-кислотний акумулятор глибокого розряду тип 2 | 13,3 | 15 | 26,6 | 30 | 53,2 | 60 | Забезпечує додатковий можливий варіант заряду для свинцево-кислотних акумуляторів глибокого розряду |
| 3 | Не визначено | 13,6 | 14,3 | 27,2 | 28,6 | 54,4 | 57,2 | Можлива додаткова настройка режиму заряду АКБ |
| 4 | Гелевий акумулятор тип 2 | 13,7 | 14,4 | 27,4 | 28,8 | 54,8 | 57,6 | Рекомендований для гелевих аккумуляторв з високою напругою підтримує заряду |
| 5 | Гелевий акумулятор тип 1 | 13,5 | 14,1 | 27 | 28,2 | 54 | 56,4 | Рекомендований для стандартних гелевих акумуляторів |
| 6 | Свинцево-Кальцевый акумулятор (PcCa-lead Calcium) | 13,2 | 14,3 | 26,4 | 28,6 | 52,8 | 57,2 | Використовуйте цей параметр для заряду герметичних автомобільних акумуляторів, |
| 7 | Свинцево-кислотний акумулятор глибокого розряду тип 1 | 13,4 | 14,6 | 26,8 | 29,2 | 53,6 | 58,4 | Рекомендований для стандартних свинцево-кислотних акумуляторів глибокого розряду |
| 8 | Лужний акумулятор (NiCad) тип 1 | 14 | 16 | 28 | 32 | 56 | 64 | Рекомендований для лужних нікель-кадмієвих акумуляторів |
| 9 | Лужний акумулятор (NiCad) тип 2 | 14,5 | 16 | 29 | 32 | 58 | 64 | Рекомендований для лужних акумуляторів нікель-залізо |
Контролери EYEN можна підключати паралельно до однієї групи акумуляторів.
Паралельно можна підключати до 3-ох контролерів. Це дозволяє збільшити струм заряду з 40А(60А) до 80А(120А) при підключенні двох контролерів паралельно і до 120А(180А) при паралельному підключенні трьох контролерів.
Схема паралельного підключення декількох контролерів до однієї групи акумуляторів наведена на малюнку.
В даному MPPT контролері EYEN реалізована світлодіодна індикація для демонстрації поточного режиму роботи контролера.
Для індикації використаються два світлодіоди-одноколірний(світлодіод №1 - Power) і багатобарвний(світлодіод №2 – Charge Mode).
Витлумачити світлодіодну індикацію допоможе наступна таблиця, де
PV - напруга сонячної батареї
BV - напруга акумулятора
BAT - акумулятор
LVD– напруга, при досягненні якого вимикається навантаження
LVR– напруга, при досягненні якого харчування знову подається на навантаження
Таблиця світлодіодним індикації режиму роботи контролера MPPT
| № п/п | Світлодіод №1 (Power) | Світлодіод №2 (Charge mode) | Опис | Режим роботи | ||||
| Колір Світлодіода | Вкл | Вимкнено | Колір Світлодіода | Вкл | Вимкнено | |||
| 1 | Зелений постійний | завжди | 0 | Червоний постійний | завжди | 0 | Заряд іде ( PV>BV), BAT | Стандартний |
| 2 | Зелений постійний | завжди | 0 | Оранжевий постійний | завжди | 0 | Заряд іде ( PV>BV), LVD | |
| 3 | Зелений постійний | завжди | 0 | Зелений постійний | завжди | 0 | Заряд іде ( PV>BV), BAT>LVR | |
| 4 | Зелений постійний | завжди | 0 | Червоний миготливий | 1сек | 1сек | Заряд іде ( PV>BV), BAT | Зниження потужності |
| 5 | Зелений постійний | завжди | 0 | Оранжевий миготливий | 1сек | 1сек | Заряд іде ( PV>BV), LVD | |
| 6 | Зелений постійний | завжди | 0 | Зелений миготливий | 1сек | 1сек | Заряд іде ( PV>BV), BAT>LVR | |
| 7 | Вимкнено | 0 | завжди | Оранжевий миготливий | 1сек | 6сек | Напруга акумулятора нижче необхідного | Помилка |
| 8 | Зелений миготливий | 3сек | 6сек | Вимкнено | 0 | завжди | Струм навантаження вище припустимого або напруга навантаження не відповідає необхідному | |
| 9 | Зелений миготливий | 3сек | 6сек | Вимкнено | 0 | завжди | Перегрів контролера | |
| 10 | Зелений миготливий | 1сек | 1сек | Червоний миготливий | 1сек | 1сек | Напруга сонячної батареї вище допустимого | |
| 11 | Зелений миготливий | 1сек | 1сек | Оранжевий миготливий | 1сек | 1сек | Напруга сонячної батареї нижче допустимого | |
| 12 | Зелений миготливий | 1сек | 6сек | Червоний миготливий | 0 | завжди | Напруга акумулятора вище необхідного | |
| 13 | Зелений миготливий | завжди | 0 | Червоний миготливий | 0 | завжди | Контролер включається в плині 3 сек., якщо час включення контролера більше 3 сек, то напруга акумулятора не відповідає допустимому діапазону | |
