EPsolar(EPEVER) Контролер MPPT 60A 12/24/36/48В з дисплеєм, (iT6415ND), EPsolar(EPEVR)

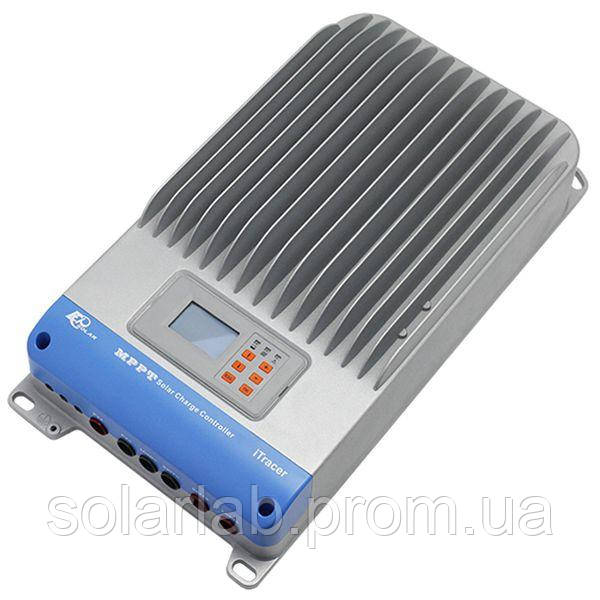

Контролер MPPT 60A 12/24/36/48В з дисплеєм, iT6415ND

Контролер MPPT 60A 12/24/36/48В з дисплеєм iTracer iT6415ND контролер промислового класу з поліпшеним алгоритмом пошуку точки максимальної потужності (Maximum Power Point Tracking MPPT). Він може передати максимально доступну потужність зарядку акумулятора і заряджати акумулятор невисокого номінального напруги від сонячних батарей більш високого номінального напруги .

У цьому контролері можливі 4 режиму роботи навантаження

Натисніть для входу в меню налаштувань режиму роботи навантаження коли виділений пункт Load Set, клавішамиможна вибрати режим з відповідних пунктів Manual – ручний режим, Light On/Off - Від заходу до світанку, Light On+Timer - Включення навантаження по таймеру, Time - За часом.

Ручний режим
Цей режим служить для вмикання / вимикання навантаження в ручну кнопкою.

Від заходу до світанку
Коли напруга сонячних панелей опускається нижче точки NTTV (порогове напруга нічного часу), на заході контролер включає навантаження після затримки 10хв. Коли напруга сонячних панелей піднімається вище точки DTTV (порогове напруга денного часу), на світанку контролер вимикає навантаження після затримки 10хв.

Включення світла по таймеру
Коли напруга сонячних панелей опускається нижче точки NTTV (порогове напруга нічного часу), на заході контролер включає навантаження після затримки 10хв. На час протягом декількох годин встановлених користувачем на таймері 1. Потім включить навантаження перед світанком на час протягом декількох годин встановлених користувачем на таймері 2.

За часом
Навантаження одноразово або двічі на добу включається у встановлений вами час включення і вимикається встановлене користувачем час вимикання.

Є можливість вибору 4 типів акумуляторних батарей
Герметичний Свинцовокислотный (Sealed)
Гелевий (Gel)
Заливний (Flooded)
налаштування Користувача (User)

Поряд зі звичайним контролем стану акумулятора за заданими рівнями напруги в даному контролері є дуже цікава функція-можливість встановлювати ступінь розряду і ступінь заряду акумулятора в % від його номінальної емкоств.
Для цього достатньо в налаштуваннях (див. нижче) вказати тип і ємність акумулятора а також допустимі межі розряду і заряду акумулятора.

Особливості

• Покращений алгоритм MPPT з максимальною ефективністю 99%
• Технологія багатофазного синхронного випрямлення з максимальним ККД перетворення 98%
• Двоядерна архітектура процесора (ARM CPU + DSP) підвищує швидкість відгуку системи і оптимізує продуктивність системи
• Багатофазна технологія управління, забезпечує лінійність зарядного струму, зменшує пульсацію і підвищує ефективність системи
• РІДКОКРИСТАЛІЧНИЙ дисплей з роздільною здатністю 128*64 динамічно відображає дані і стан, 6 комбінованих клавіш для зручної експлуатації
• 4 вибору налаштувань типу акумулятора: герметичні (Sealed), гелеві (Gel), заливні (Flooded) і користувальницькі налаштування
• Запис енергетичної статистики, зручна користувачам функція для перегляду даних про енергії зарядки-розрядки на кожен день, місяць, рік і загальна кількість виробленої енергії
• Різні режими управління навантаженням
• Програмовані параметри акумуляторних батарей
• Реєстрація даних про події за 15 місяців
• Передбачений інтерфейс зовнішньої комунікації (RS232, RS485 з протоколом Modbus, зовнішня шина даних CAN Bus)
• Додається комп'ютерне програмне забезпечення для моніторингу в реальному часі і зміни параметрів.
• Можливість оновлення внутрішнього програмного забезпечення

Електричні захисту：

• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійна захист від перенапруги сонячних батарей.
• Захист сонячних батарей від перевантаження по струму.
• Захист акумулятора від перезаряду
•Захист акумулятора від переразраряда
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання в навантаженні
• Захист від перевантаження

Індикація, управління, підключення

№	елемент
1	Алюмінієвий радіатор охолодження.
2	РКІ дисплей стану і даних.
3	Світлодіодний індикатор акумулятора. Показує 3 рівня заряду
4	Світлодіодний індикатор зарядки. Показує наявність/відсутність зарядки.
5	Світлодіодний індикатор попереджень. Показує наявність попереджуючих повідомлень контролера.
6	Клавіші перегляду і зміни параметрів.
7	RS-232 порт для моніторингу контролера на ПК, оновлення ПЗ.
8	RS-485 порт для моніторингу контролера на ПК, оновлення ПЗ.
9	Порт Підключається датчик температури датчик температури акумулятора, модель CR2032.
10	Порт датчик температури АКБ (MC1.5-5.08-2L). Підключається датчик температури акумулятора.
11	Порт контролю напруги акумулятора (MC1.5-5.08-2L). Підключається датчик напруги акумулятора для більш точного вимірювання напруги.
12	CAN bus порт (MC1.5-3.81-4L). З'єднує контролер з іншими CAN BUS сумісними пристроями.
13	Плюсова клема сонячної панелі.
14	Мінусова клема сонячної панелі.
15	Мінусова клема навантаження.
16	Мінусова клема акумулятора.
17	Плюсова клема акумулятора.
18	Плюсова клема навантаження.

Світлодіодний індикатор стану акумулятора

Зелений постійно – Напруга акумулятора в допустимому діапазоні.
Зелений повільно блимає – Акумулятор заряджений
Помаранчевий постійно – Висока напруга акумулятора
Помаранчевий блимає - перегрів контролера.
Червоний постійно – Акумулятор повністю розряджений, акумулятор відключений.
Червоний блимає – Перегрів акумулятора, не нормальне напруга системи.
Зелений швидко блимає - Перенапруження акумулятора, акумулятор відключений.

Світлодіодний індикатор зарядки.

Зелений блимає – Акумулятор заряджається

Зелный не светі - Акумулятор не заряджається

Світлодіодний індикатор попереджень

Червоний не светі - норма.

Червоний блимає – Сила струму не в нормі, перевантаження, коротке замикання в навантаженні.

Схема підключення

РКІ Дисплей

При кожному включенні дисплей відображає це зображення на час ініціалізації контролера, після успішного ініціалізації через 3сек. відображається основний інтерфейс.

Зображення на час ініціалізації.

Основний інтерфейс.

Вхід в головне меню здійснюється натисканням клавіші

В інтерфейсі головного меню відображається 9 пунктів:

Monitoring – популярні параметри системи,
Log Info – журнали записів параметрів і повідомлень,
Clock Set – налаштування годинника,
Local Para Set – налаштування мережевого з'єднання з ПК та ін. налаштування інтерфейсу,
Load Set - встановлення режиму роботи навантаження,
Control Para – змінні параметри системи,
Sys Password – налаштування користувацької авторизації,
Default Set – скидання настройок на заводські і очищення записів в журналах,
Dev Msg – інформація про пристрої.

Переміщення по пунктах здійснюється клавішами , натисканням клавіші виконується вхід в інтерфейс вибраного пункту.

Пункт Monitor це інтерфейс з 11і сторінок, що переглядаються параметрів.

Натискайте клавіші для переміщення по сторінках параметрів:

напруга і сила струму акумулятора, показники максимального і мінімального напруги акумулятора за день, стан акумулятора(Normal - норма, UVW - попередження про високу напругу і відключення, LVD - попередження про низький напрузі і відключення, Over Voltage - попередження про перенапруженні, Over Temperature - перегрів),
стадія зарядки (no charging – не заряджається, equalized – вирівнююча зарядка, boost – основний заряд, float – підтримуюча зарядка),
Generated Energy -енергетична статистика сонячної енергії,
Consumed Energy - енергетична статистика споживаної енергії,
Total Generated - Total Consumed - повна енергетична статистика,
температура і коефіцієнт термо-компенсації АКБ,
напруга й сила струму навантаження, стан навантаження (ON – включено, OFF – вимкнено) температура навколишнього середовища.

Пункт Control Para – змінні параметри системи це інтерфейс з 10ї сторінок параметрів:

Batt Type – Тип акумулятора
Batt AH – ємність акумулятора
Temp Coefficient - температурний коефіцієнт
Rated Volt – напруга системи
Over Volt. Disc.- Верхнє граничне напруга відключення
Charge Limit - Граничне зарядний напруга
Over Volt. Rect - Напруга відновлення підключення після відключення
Boost Charge - Напруга абсорбуючого заряду
Float Charge - Напруга підтримує заряду
Equalize Charge - Напруга вирівнюючого заряду
Boost Rect Volt - Напруга відновлення абсорбуючого заряду
Low Volt Rect - Відновлення підключення навантаження (після захисту від перерозряду акумулятора) - LVR
Under Volt Rect - Нижнє граничне напруга
Under Volt Warn - Попередження про низький напрузі
Low Volt Disc - Напруга відключення навантаження (захист від перерозряду акумулятора) – LVD
Discharge Limit - Граничне напруга розряду
Equalize Time - Тривалість вирівнювання
Boost Time - Тривалість зарядки основної
Batt. Manag. – Метод заряджання акумулятора
Char.SOC – Ємність заряду акумулятора
Disc.SOC – Ємність розряду акумулятора
Vol.Com. SOC - Зарядка з контролем по напрузі Vol та ємності заряду SOC

Інструкція з експлуатації(англійською мовою)

Технічні характеристики

Модель	IT6415ND
Номанальный струм заряду акумулятора	60А
Номінальний струм навантаження	60А
Системне напруга	12В/24В/36В/48В автоматичне визначення
Максимальна напруга сонячної батареї	150В
Напруга акумулятора	8-72В
Максимальна вхідна потужність від сонячної батареї	12В - 800Вт; 24В - 1600Вт; 36В - 2400Вт; 48В - 3200Вт
Власне споживання	1,4-2,2 Вт
Напруга вирівнюючого заряду (Equalization)	Sealed: 14.6 У, Flooded: 14.8 В, Користувацькі налаштування: 9~17В
Напруга абсорбуючого заряду (Boost)	Gel: 14.2 У, Sealed: 14.4 В, Flooded: 14.6 У, Користувацькі налаштування: 9~17В
ННапряжение підтримує заряду (Float)	Gel /Sealed /Flooded: 13.8 В, Користувацькі налаштування: 9~17В
Відновлення підключення навантаження (після захисту від перерозряду акумулятора) - LVR	Gel /Sealed /Flooded: 12.6 В, Користувацькі налаштування: 9~17В
Напруга відключення навантаження (захист від перерозряду акумулятора) – LVD	Gel /Sealed /Flooded: 11.1 В, Користувацькі налаштування: 9~17В
Заземлення	загальний мінус
Температура зберігання	-30 ° C ~ +85 ° C
Робоча температура	-25 ° C ~ +55 ° C
Відносна вологість	95% без конденсації
Клас захисту	IP20
Гарантія	12 міс.
Габарити	440мм*231мм*110мм
Клемник	35мм. кв.
Вага	5,9 кг
