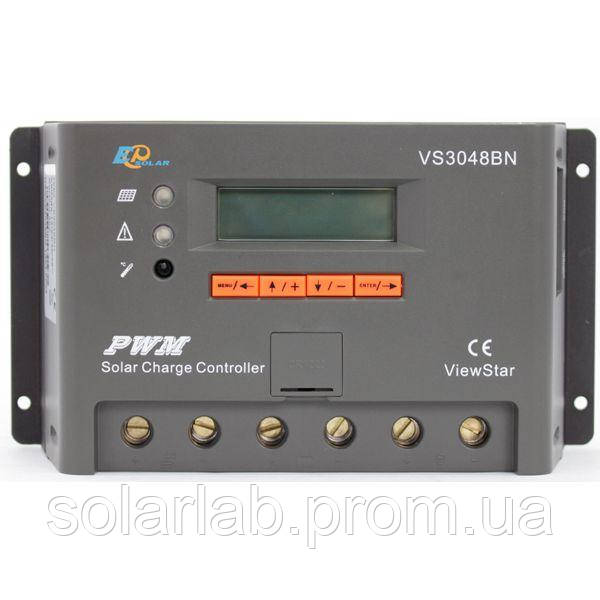

Контролер VS3048BN

Контролер 30A 12/24/36/48В з дисплеєм VS3048BN Нова серія контролерів сонячної зарядки ViewStar для автономних систем харчування від сонячної енергії таких як: вулична підсвічування, невелика домашня сонячна електростанція.

У цьому контролері можливі 4 режиму роботи навантаження

Натиснітьvs24 B1 для входу в меню налаштувань режиму роботи навантаження коли виділений пункт Load Set, клавішамиvs24 B3можна вибрати режим з відповідних пунктів: Manual – ручний режим, Light On/Off - Від заходу до світанку, Light On+Timer - Включення навантаження по таймеру, Time - За часом.


IT LCD4


Ручний режим
Цей режим служить для вмикання / вимикання навантаження в ручну кнопкою.

IT LCD5

Від заходу до світанку
Коли напруга сонячних панелей опускається нижче точки NTTV (порогове напруга нічного часу), на заході контролер включає навантаження після затримки 10хв. Коли напруга сонячних панелей піднімається вище точки DTTV (порогове напруга денного часу), на світанку контролер вимикає навантаження після затримки 10хв.

IT LCD6

Включення світла по таймеру
Коли напруга сонячних панелей опускається нижче точки NTTV (порогове напруга нічного часу), на заході контролер включає навантаження після затримки 10хв. На час протягом декількох годин встановлених користувачем на таймері 1. Потім включить навантаження перед світанком на час протягом декількох годин встановлених користувачем на таймері 2.

IT LCD7

За часом
Навантаження одноразово або двічі на добу включається у встановлений вами час включення і вимикається встановлене користувачем час вимикання.

Є можливість вибору 4 типів акумуляторних батарей
Герметичний Свинцовокислотный (Sealed)
Гелієвий (Gel)
Заливний (Flooded)
налаштування Користувача (User)

Поряд зі звичайним контролем стану акумулятора за заданими рівнями напруги в даному контролері є дуже цікава функція-можливість встановлювати ступінь розряду акумулятора в % від його номінальної ємності.
Для цього достатньо в налаштуваннях (див. нижче) вказати тип і ємність акумулятора а також допустимі межі розряду акумулятора.

Особливості

•Відмінний дизайн
•високошвидкісний 32 бітний процесор
•Високий ККД для сімейства ШІМ
•Інтелектуальний таймер керування освітленням на сонячній системі живлення.
•12 бітний аналоговоцифровой високоточний перетворювач забезпечує високу точність вимірювання.
•На МОП (MOSFET) силових транзисторах.
•Повний набір налаштувань параметрів і вибір режимів роботи навантаження.
•Покращений інтерфейс зі зручним управлінням.
•Температурна компенсація
•Вбудований графічний РК екран з HMI (інтерфейс людина - машина) 4х кнопковим , інтегрованим меню показань і установок
•Функція енергетичної статистики
•RS485 порт з MODBUS комунікаційним протоколом
•ПК моніторингове програмне забезпечення, можливість використовувати зовнішній пульт моніторингу параметрів в реальному часі і налаштування.
•Оновлюється внутрішнє програмне забезпечення

Електричні захисту:

• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійна захист від перенапруги сонячних батарей.
• Захист сонячних батарей від перевантаження по струму.
• Захист акумулятора від перезаряду
•Захист від перерозряду акумулятора
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання в навантаженні
• Захист від перевантаження

Індикація, управління, підключення

vs24 lcd1

1 - Датчик температури. Вимірює температуру навколишнього середовища і визначає температурну компенсацію.
2 - Світлодіодний індикатор попереджень Показує наявності системних попереджень.
3 - Світлодіодний індикатор стану зарядки. Показує стан зарядки і підвищена напруга акумулятора.
4 - Рідкокристалічний дисплей (LCD) Відображає інтерфейс з системними параметрами і станами.
5 - 4 клавіші перегляду і зміни параметрів контролера.
6 - Комунікаційний порт з'єднує з зовнішнім пультом MT-50 (купується додатково) або з ПК
7 - Клеми підключення навантаження
8 - Клеми підключення акумулятора
9 - Клеми підключення сонячних панелей
10 - Роз'єм зовнішнього датчика температури (optional) Вимірює температуру навколишнього середовища і визначає температурну компенсацію
11 - Відсік внутрішньої батареї (RTC)

Світлодіодний індикатор попереджень
індикатор попереджень блимає червоним кольором у випадках: перевантаження по струму, ненормальний напрузі, невірної полярності сонячних панелей, короткому замиканні сонячних панелей, перегріві акумулятора, при відключенні сонячних панелей або акумулятора короткому замиканні в навантаженні, перегріві контролера.

Світлодіодний індикатор стану зарядки.
Зелений постійно Заряджається акумулятор

Схема підключення

20140620-102244 263950832

РКІ Дисплей


vs24 lcd2qwПри кожному включенні дисплей відображає це зображення на час ініціалізації контролера.

Вхід в головне меню здійснюється натисканням клавіші vs24 B1

В інтерфейсі головного меню відображається 10 пунктів:

vs24 lcd men

Monitoring популярні параметри системи,
Set Device Налаштування часу і мережевого з'єднання з ПК,
Parameter Set змінні параметри системи,
Load Set налаштування режиму навантаження,
Rated Value Номінальні параметри системи (Напруга ємність тип акумулятора, номінальні струми навантаження, сонячної батареї),
Test Mode Тестовий режим використовується для перевірки системи,
Password налаштування користувацької авторизації,
Batt Mng інтерфейс налаштування параметрів режим заряду з контролем і без контролю термо – компенсації і з контролем і без контролю по глибині заряду розряду,
Factory Reset скидання настройок на заводські,
Reboot Device перезавантаження контролера.

Переміщення по пунктах здійснюється клавішами vs24 B3, натисканням клавіші vs24 B4 виконується вхід в інтерфейс вибраного пункту.

Пункт Monitoring це інтерфейс з 5і сторінок, що переглядаються параметрів .

Натисніть для входу клавішу vs24 B1коли виділений пункт Monitoring.


vs24 lcd mon

PV - Напруга і сила струму сонячних батарей
BATT - Напруга і сила струму акумулятора
TEMP SOC: - Температура і рівень заряду акумулятора
LOAD - Напруга і сила струму навантаження
Час і стан системи
Char. Energy Disch. Energy - Перегляд енергетичної статистики заряду і навантаження

Змінні параметри системи - Parameter Set це меню з 5і сторінок параметрів:

vs24 lcd set3

Temp Compensate Coeff коефіцієнт термо – компенсації,
Over Volt. Disc Верхнє граничне напруга відключення сонячної батареї(при досягненні акумулятором цієї напруги припиняється зарядка акумулятора від сонячної батареї)
Charg Lmt Граничне зарядний напруга
Over Volt. Rect Порогове напруга відновлення підключення сонячної батареї після виключення з верхнього порогового напруги(Over Volt. Disc).
Equal напруга вирівнюючої зарядки, (Параметр активний для акумулятора GEL)
Boost напруга абсорбуючого заряду,
Float напруга підтримуючої зарядки,
Boost V. Rect Напруга відновлення абсорбуючого заряду
Under V. Rect Напруга попередження повторного підключення навантаження після відключення по низькій напрузі-UVR
Under V. Warn Попередження про низьку напругу
Low V. Rect Відновлення підключення навантаження (після захисту від перерозряду акумулятора) - LVR
Low V. Disc Напруга попередження про відключення навантаження по низькій напрузі-UVD
Discharge Lmt Граничне напруги розряду
Equalize Time тривалість вирівнюючої зарядки, (настроюється від 0 до 180 хв)
Boost Time тривалість абсорбуючого заряду, (настроюється від 0 до 180 хв)
Параметри активні при в режимі зарядки з контролем ємності розряду
Charge% параметр глибини заряду (постійна величина)
Discharge% глибини розряду (настроюється від 0 до 80)


Інструкція з експлуатації(англійською мовою)

Технічні характеристики

МодельVS3048BN
Номанальный струм заряду акумулятора30А
Системне напруга12В/24В/36В/48В автоматичне визначення
Максимальна напруга сонячної батареї96В
Максимальна напруга акумулятора64В
Падіння напруги при зарядці0.53 В
Падіння напруги при розряді0.16 В
Власне споживання≤15 ма (12В); ≤10mA (24В); ≤9mA (36В); ≤8mA (48)
Напруга вирівнюючого заряду (Equalization)Sealed: 14.6 У, Flooded: 14.8 В, Користувацькі налаштування: 9~17В
Напруга абсорбуючого заряду (Boost)Gel: 14.2 У, Sealed: 14.4 В, Flooded: 14.6 У, Користувацькі налаштування: 9~17В
Напруга підтримує заряду (Float)Gel /Sealed /Flooded: 13.8 В, Користувацькі налаштування: 9~17В
Відновлення підключення навантаження (після захисту від перерозряду акумулятора) - LVRGel /Sealed /Flooded: 12.6 В, Користувацькі налаштування: 9~17В
Напруга відключення навантаження (захист від перерозряду акумулятора) – LVDGel /Sealed /Flooded: 11.1 В, Користувацькі налаштування: 9~17В
Заземленнязагальний мінус
Робоча температура РКІ-20 ° C ~ +70 ° C
Робоча температура-25 ° C ~ +55 ° C
Відносна вологість95% без конденсації
Клас захистуIP30
Гарантія12 міс.
Габарити201х109х59мм
Клемник35мм. кв.
Вага0,8 кг
