Автономна Сонячна електростанція - Дача 48/14кВт*год в міс.
Продуктивність
-влітку до 48кВт*год на місяць(в середньому - 1600 Вт*год в день)
-взимку не менш 14кВт*год на місяць.(в середньому - 460Вт*год в день)
У цьому готовому вирішенні підібраний мінімальний комплект обладнання для побудови малої сонячної системи автономного живлення, системи аварійного живлення. Підходить для вечірнього освітлення невеликого приміщення, живлення мобільних пристроїв, живлення побутової електроніки, техніки з напругою живлення 220В змінного струму потужністю до 500Вт.
Максимум зручностей для туристичного, дачного, польового застосування.
Продуктивність електроенергії сонячною батареєю
Розрахунок продуктивності проводимо з урахуванням кліматичних особливостей місцевості за графіком інсоляції. Нижче наведено графік місячної і денної продуктивності протягом року (р. Запоріжжя) при оптимальному цілорічному фіксованому положенні сонячної панелі.
Реальне споживання електроенергії за втрат в акумуляторі і інверторі буде менше продуктивності сонячних батарей.

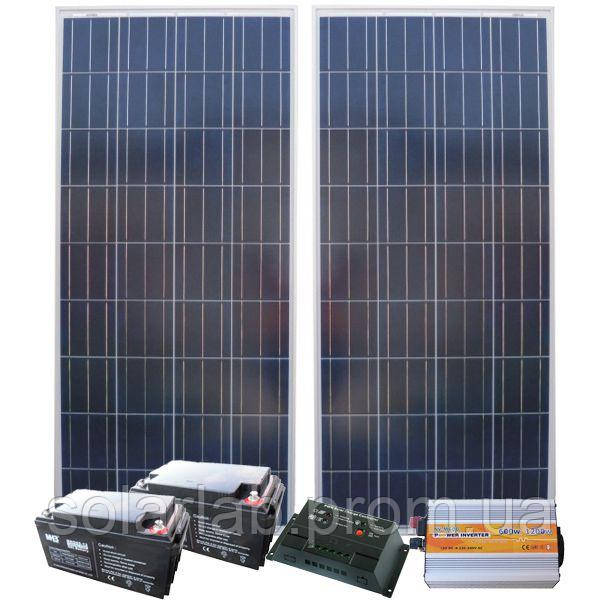

Склад системи
- Сонячна батарея (панель) 150Вт, 12В, полікристалічна PLM-150P/12- 2шт.;
Потужність | 150Вт | |
Розмір | 1482*676*35мм | |
Вага | 11,5 кг |
- Контролер 20А 12/24В (Модель-CM2024), JUTA - 1шт.;
Номінальний струм | 20А | |
Номінальна напруга | 12/24В | |
Режим зарядки | ШІМ |
- Акумулятор гелевий 65Ач 12В, GEL, модель - MNG65-12 - 2 шт.;
Термін служби | 12років | |
циклів заряду/розряду при 100% розряді АКБ | до 350 | |
циклів заряду/розряду при 30% розряді АКБ | до 1800 | |
Розмір | 174*349*167мм | |
Вага | 21,3 кг |
100% контроль якості АКБ перед відвантаженням
- Інвертор NV-M 150Вт/12В-220В - 1шт.;
Номінальна потужність | 150Вт | |
Пікова потужність | 300Вт | |
Вихідна напруга | 220В | |
Споживання без навантаження | менше 0.6 A (12В) | |
Вага | 0,85 кг |
-Гнучкий одножильний кабель без галогенів для фотоелектричних систем SOLAR 1x4,0 - 2шт по 11м.;
- Провід для акумулятора ПВ5–4 – 2шт по 2м.;
- Дріт для акумулятора ПВ5–6 – 2шт за 1м.;
- Наконечники на провід під болт 4хМ8 для підключення до акумулятора - 2шт.;
- Наконечники на провід під болт 6хМ8 для підключення до акумулятора - 4шт.;
Марка, тип, колір та інші дані цих компонентів можуть відрізнятися від зображених на фото.
Можливості
В це таблиці проведені дані щодо часу роботи різних навантажень від повністю зарядженого акумулятора при відсутності живлення від сонячних панелей (після заходу сонця)
Рекомендований час роботи розрахована з умови розряду АКБ на 30% що максимально сприятливо для продовження терміну служби АКБ.
Навантаження | потужність навантаження, Вт | автономність системи годин без дозарядки | |
---|---|---|---|
рекомендоване | до повного розряду | ||
планшет | 10 | 46 | 156 |
світлодіодна лампа 4.5 Вт - 5 шт | 22,5 | 20 | 69 |
Телевізор | 40 | 11 | 39 |
Ноутбук | 60 | 7 | 26 |
Люмінесцентні лампи 25Вт -4шт | 100 | 4ч 30хв | 15 |
кип'ятильник | 200 | 2ч 20хв | 7ч 30хв |
персональний комп'ютер | 300 | 1год 30хв | 5 |
Телевізор+Ноутбук+Люмінесцентні лампи 25Вт -4шт+персональний комп'ютер | 500 | 50хв | 3 |
Час відновлення заряду АКБ від сонячної панелі без додаткового навантаження при 30% розряді не менш 3ч, при100% розряді не менш 8год.
Самостійна установка.
Сонячна панель повністю готова до зовнішньої установки, вона стійка до атмосферних впливів і являє собою міцну конструкцію з листа скла уклеєного в алюмінієву раму, фотоелектричні елементи нанесені під склом методом вакуумної ламінації і надійно герметизовані. Ніякого додаткового захисту сонячної батареї не потрібно. Панелі можна встановлювати як на землі так і над землею на різні відповідні конструкції або спеціально виготовлені конструкції. Рекомендуємо розташовувати сонячну батарею в місцях з максимальною оглядовістю південній частині небосхилу, враховуючи можливе потрапляння тіні. Оптимальне положення панелі орієнтовано на південь з кутом від горизонтального положення 35 грд. для використання протягом цілого року використання або 30 грд для весни, літа, осені або 60 грд взимку. Кріплення до несучих конструкцій сонячної панелі виконується відповідним кріпленням за алюмінієву раму, для кріплення на тильній стороні рами передбачені отвори.
На всіх електричних з'єднаннях 12В обов'язково дотримання полярності. Рекомендуємо перед монтажем перевірити полярність сонячної батареї, акумулятора за допомогою вимірювального приладу.
Для безпечної експлуатації сонячної електростанції необхідно виконати заземлення: конструкції для кріплення сонячної батареї або рами сонячної батареї, один провід у клемній коробці сонячної панелі і один провід навантаження згідно інструкції на контролер сонячної зарядки. А так само заземлюється металевий корпус інвертора.
Контролер заряду, акумулятор, інвертор призначені тільки для внутрішньої установки і вимагають захисту від атмосферних впливів. Контролер встановлюється на різну поверхню в положенні згідно з його інструкції, з дотриманням умов ефективного охолодження. Інвертор можна розташовувати в будь-якому положенні забезпечивши йому доступ повітря для охолодження. Інвертор приєднується дотримуючи полярність безпосередньо до акумулятора оконеченым проводом в комплекті, в інверторі передбачена захист від перерозряду АКБ, інші навантаження 12В рекомендуємо приєднувати через контролер. При безпосередньому приєднання навантаження 12В до акумулятора немає захисту від перерозряду АКБ, у разі значного зниження напруги АКБ (менше 10,5 В) при переразряде існує ризик виходу з ладу акумулятора. При прямому з'єднання навантаження на акумулятор рекомендується регулярно стежити за напругою АКБ.
Для монтажу системи Вам знадобиться:
Кріплення для сонячної панелі
Кріплення для контролера
Ізоляційна стрічка
Пластикові стяжки
