Пристрій захисту від імпульсних перенапруг (ПЗІП або SPD - Surge Protective Devices) для ланцюгів змінного струму

Представлені на ринку пристрої захисту від імпульсних перенапруг (ПЗІП) дуже часто мають неприйнятні для сонячної енергетики параметри. Це стосується в першу чергу дешевих рішень рівня Т3. Існують і рішення, здатні захистити обладнання, однак для таких пристроїв ціна порівнянна з вартістю обладнання, що захищається.

Слід зазначити, що існує три рівня грозозащит, перший рівень – Т1 являє собою всім відомі блискавкоприймачі (громовідводи) і призначений для захисту від прямого попадання блискавки. Другий рівень – Т2 здійснює захист мережі від вторинних проявів блискавки, інакше званих перенапруженнями. І, нарешті, третій рівень – Т3, який забезпечує захист інтерфейсів від впливу перенапруг шляхом відключення.

Як бачимо, вимоги і завдання грозозащит залежать від їх рівня. Можна з упевненістю сказати, що захисту Т1 ігнорувати не можна. Захисту інших рівнів не в змозі впоратися з завданнями, покладеними на Т1 і відвести енергію блискавки, забезпечивши при цьому прийнятні для обладнання, що захищається параметри. Кажучи простими словами – при відсутності блискавкоприймачів не можна говорити про наявність грозозахисту, це буде часткове рішення, тільки захист від імпульсних перенапруг.

Захисту Т2 монтуються на протяжних лініях для зниження рівня перенапруження в лініях і полегшення режиму роботи захистів третього рівня. На стороні електромережі ці захисту змонтовані (принаймні цього вимагають стандарти), а лінії сонячного поля і навантажень протяжними назвати не можна. У промислових СЕС можливо наявність протяжних ліній на сонячному поле і часто використовуються пристрої рівня Т2, як правило – на напругу 1000 У.

Пристрої рівня Т3 використовуються для захисту кожного конкретного входу в обладнання, більш того – дуже часто розглядається захист кожного проводу. Ці пристрої розташовують за приладами захисту і у випадку виникнення перенапруги відбувається пробій (з самовідновленням або без) пристрої Т3, струм через нього зростає, і це призводить до відключення сегмента мережі або стринга сонячного поля від обладнання, що захищається.

Існує обладнання для захисту від перенапруг відомих брендів, але при цьому виникає безліч проблем. Зверніть увагу на виділені поля на малюнку.

eti ac

Таблиця з каталогу ETI. ПЗІП для захисту побутових мереж.

Як бачимо – захист на рівні 1300 для 230-вольтів мереж, чи не забагато? Чи витримають транзистори інвертора такі перенапруги? Можна з упевненістю сказати – немає. А в чому тоді сенс встановлення таких ПЗІП?

На схемі виділено термозапобіжник, який відключає ПЗІП при перегріві варистора і тим самим пропускає імпульс в захищаються ланцюга. Ну в цьому разі можна сказати, що Пзіп захищений від перевантажень, але буде надійно захищено обладнання?

Кампанія SOLAR.BIZ.UA розробила лінійку пристроїв захисту від імпульсних перенапруг (ПЗІП або SPD - Surge Protective Devices) для ланцюгів постійного і змінного струму. Ці пристрої істотно відрізняються між собою, але при цьому служать однієї мети – виключити виникнення перенапруг на входах у інвертор.

Параметри ПЗІП змінного струму зведені в таблицю.

НайменуванняРобоча напруга, ВМаксимальна енергія, Дж, при імпульсу 8/20 мсМаксимальний струм відключення, АМаксимальна уставка захисту, А
AE-SPD-AC-1pn-2Фаза 23018010025
Нейтраль до 50120060025
AE-SPD-AC-2p-2Фаза 23018010025
Нейтраль до 23018010025
AE-SPD-AC-3pn-2Фаза 400/23018010063
Нейтраль до 50120060063
AE-SPD-AC-4p-2Фаза 400/23018010063
Нейтраль до 23018010063

Слід пояснити відмінність у ПЗІП AXIOMAENERGY. Розглянемо на прикладі AE-SPD-AC-1pn-2 і AE-SPD-AC-2p-2. Як не дивно, але в деяких місцях досі використовуються мережі 127/220 В, а іноді напруга нейтралі виходить далеко за межі 50 Ст. Це погано, так бути не повинно, але так буває. У цих випадках використовуються AE-SPD-AC-2p-2 з однаковими елементами у фазному і нульовому полюсах. У трифазній мережі це явище називається «зміщення нейтралі», а в колах фахівців «перекіс фаз». Якщо у вашій мережі подібні явища не спостерігаються – краще використовувати AE-SPD-AC-1pn-2 і AE-SPD-AC-3pn-2 у разі трифазної мережі, ці пристрої забезпечують більш надійний захист нейтралі і це видно в таблиці.

Конструкція ПЗІП виконана на металооксидных порогових елементах без можливості їх відключення. Їх особливістю є пробій елемента у випадку, якщо параметри імпульсу такі, що струм через пороговий елемент досягає максимального значення раніше, ніж встигає перегоріти запобіжник. Тобто пристрій, «ціною свого життя», рятує інвертор. Для порівняння – у інших виробників ПЗІП обладнані термопредохранителями, які рятують ПЗІП, відключаючи його від імпульсу перенапруги, вбиваючи при цьому інвертор.

Захист нейтралі здійснюється з допомогою елегазових розрядників на струм до 600 А.

Всі ПЗІП AXIOMAENERGY складаються з двох полукомплектов зібраних в одному корпусі і одночасно захищають вхід і вихід інвертора. Для мережевих інверторів можливе підключення одного боку, або паралельне підключення двох сторін з метою збільшення відключає струму і підвищення надійності захисту.

В залежності від потужності інвертора ПЗІП AXIOMAENERGY мають різні параметри реактивних елементів, і як наслідок – різні розміри. Хочу зазначити, що групова захист інверторів в паралельному включенні можлива, але менш ефективна, ніж індивідуальна.

Для роботи ПЗІП необхідно виконання двох умов, по – перше- наявність активної або пасивної грозозахисту Т1, по друге – підключення заземлюючого клеми пристрою до контуру заземлення.

Схема підключення показана на малюнку.

SPD AC

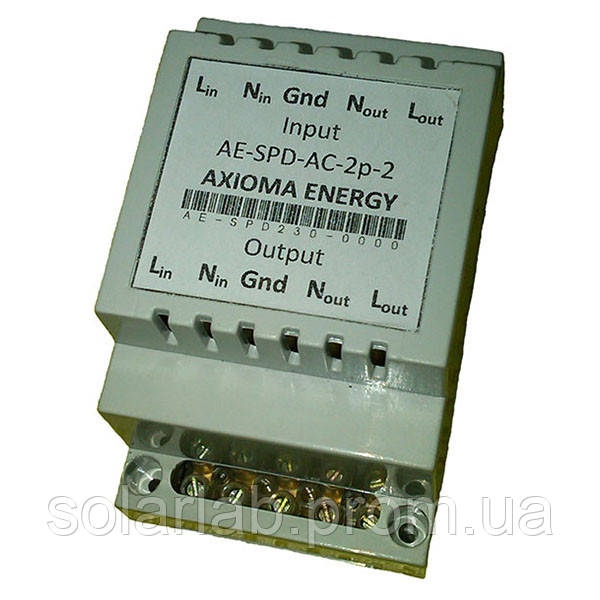

Так виглядає ПЗІП AXIOMA ENERGY (приклад)

AC-2p-1AC-2p-2AC-2p-3

AC-pn-1AC-pn-2AC-pn-3
