AXIOMA energy Притиск Крайній, 35 мм, алюміній і оцинкована сталь, AXIOMA energy

Притиск Крайній, 35 мм, алюміній і оцинкована сталь, AXIOMA Energy

Як показує практика, системи кріплень доводиться проектувати у кожному конкретному випадку за розмірами кожної конкретної даху. Крім того, цілком можливі випадки, коли перепланування системи кріплень відбувається у випадку ремонту даху, перебудови будівлі або розширення сонячної станції. Для цих цілей ми створюємо цілий ряд продуктів - елементи систем кріплень.

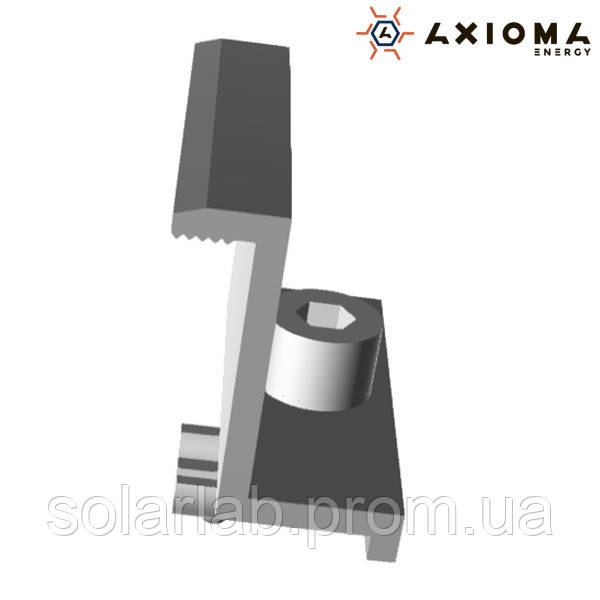

Представляємо кріпильний модуль для кріплення сонячних панелей з висотою профілю 35 мм до несучих профілів AXIOMA Energy.

Цей модуль складається з кількох комплектуючих, але ключовим є притиск, тому і весь модуль одержав назву "Притиск Крайній в зборі". Цей притиск використовується для кріплення однієї панелі, ак правило знаходиться на краю сонячного поля, тому й отримав назву "Притиск Крайній". До складу модуля входить:

- власне притиск із спеціального алюмінієвого профілю, виконаного з матеріалу 6005 Т6,

- Т-гайка алюмінієва (вставляється через верх в паз профілю і підтискається до опорних поверхонь за допомогою підпружиненого кульки),

- гвинт М8 оцинкований, підвищеної міцності,

- для запобігання корозії алюмінію і запобігання температурного ослаблення затяжки між гвинтом і притиском встановлюється стопорная шайба з нержавіючої сталі А2.

Ви також можете проглянути 3-D модель модуля Притиск Середній, 35 мм, алюміній, цинк.

На цих картинках показано розташування Притиску Крайнього в зборі на системі кріплень:
