AXIOMA energy З'єднувач профілів, алюміній і оцинкована сталь, AXIOMA energy

З'єднувач профілів, алюміній і оцинкована сталь, AXIOMA Energy

Як показує практика, системи кріплень доводиться проектувати у кожному конкретному випадку за розмірами кожної конкретної даху. Крім того, цілком можливі випадки, коли перепланування системи кріплень відбувається у випадку ремонту даху, перебудови будівлі або розширення сонячної станції. Для цих цілей ми створюємо цілий ряд продуктів - елементи систем кріплень.

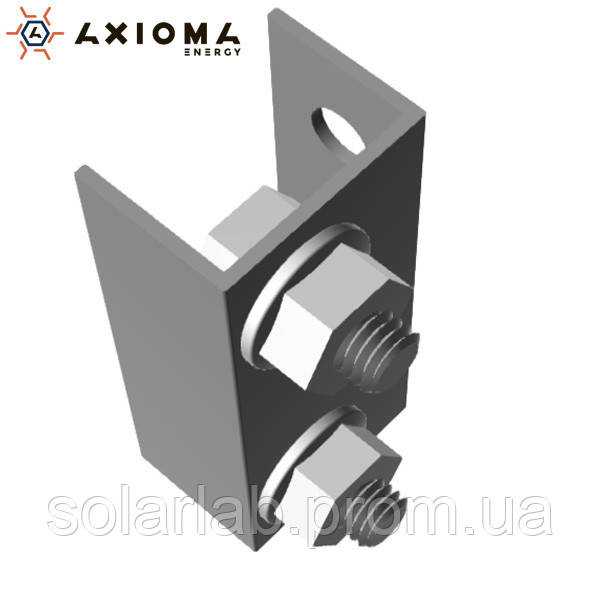

Представляємо З'єднувач профілів в зборі для систем кріплення сонячних панелей на алюмінієвих несучих профілях AXIOMA Energy.

Цей модуль складається з кількох комплектуючих, але ключовим є з'єднувач, тому і весь модуль одержав назву "З'єднувач профілів в зборі". Цей З'єднувач використовується для з'єднання профілів в довжину і формування необхідної конфігурації сонячного поля. До складу модуля входить:

- власне з'єднувач із спеціального алюмінієвого профілю, виконаного з матеріалу 6005 Т6,

- болти М10 оцинковані, 2 шт,

- гайки М10 з буртиком, самоконтрящиеся,оцинковані, 2 шт

Конструкція притиску передбачає можливість встановлення кріпильних болтовкак в нижній, так і у бічний паз профілю. Крім того, в особливо навантажених і відповідальних місцях є можливість установки 4-х болтів на з'єднувач, по одному в нижній і бічний паз кожного профілю. Використання кріплення тільки в бічний паз слід розглядати як додаткову можливість для випадку, коли кріплення нижній паз неможливо або сильно ускладнене.

Ви також можете проглянути 3-D модель модуля З'єднувач профілів.

На цих картинках показано розташування З'єднувача профілів в зборі в зборі на системі кріплень:
