AXIOMA energy Система кріплень на 2 панелі паралельно даху,

  • В наявності

1 120 грн.

Купити
+380501084090
  • +380980084090
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
AXIOMA energy Система кріплень на 2 панелі паралельно даху,
AXIOMA energy Система кріплень на 2 панелі паралельно даху,
1 120 грн.
В наявності
Купити
+380501084090
  • +380980084090
Опис
Інформація для замовлення

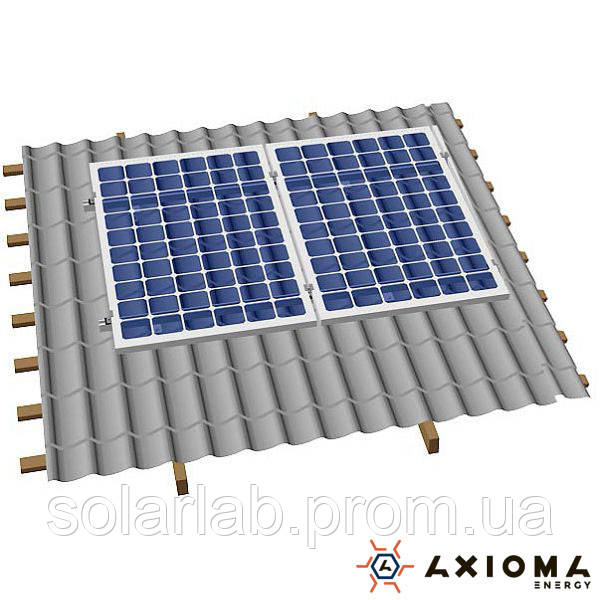

Система кріплень на 2 панелі паралельно даху, алюміній 6005 Т6 і оцинкована сталь, AXIOMA Energy

Типова система кріплень підбирається таким чином, щоб забезпечити можливість встановлення панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про крышас з більшістю можливих покриттів, листові і м'які, і дерев'яними кроквами. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 2 панелі паралельно даху, алюміній 6005 Т6 і оцинкована сталь AXIOMA Energy може бути змонтована фахівцями або самим користувачем при наявності певних навичок та інструментів. Для цього ми надаємо інформацію про будову і склад систем кріплень.

Склад системи2 панелі3 панелі4 панелі5 панелей6 панелей
Профіль несучий 2070222
Профіль несучий 310522(4)*
Профіль несучий 414022
Гвинт-шуруп в зборі68101416
Затискач Середній у зборі24668
Кінцевий затискач в зборі44488

При монтажі слід враховувати кілька факторів, а саме:

  • слід правильно вибирати затискачі по висоті профілю,
  • слід розташовувати гвинт-шурупи як можна ближче до затискачів, вони знаходяться з різних сторін профілю і не заважають один одному,
  • затягування різьбових з'єднань слід проводити з відповідним для цього розміру різьби моментом.

Доонструкция профілю дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-шурупів з монтажними пластинами, так і всіх видів кронштейнів з боковим та нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.

mn2

mn3

mn4

mn5

mn6

Для більш зрозумілого сприйняття наводимо також зображення без фрагментів панелей, але з притисками.

mont6 02

mont6 03

mont6 04

mont6 05

mont6 06

Ви можете переглянути у 3D монтаж вузлів системи кріплень 1 і 3D монтаж вузлів системи кріплень 2

Ви також можете проглянути 3-D модель Система кріплень для 2 PV.

  • Ціна: 1 120 грн.
