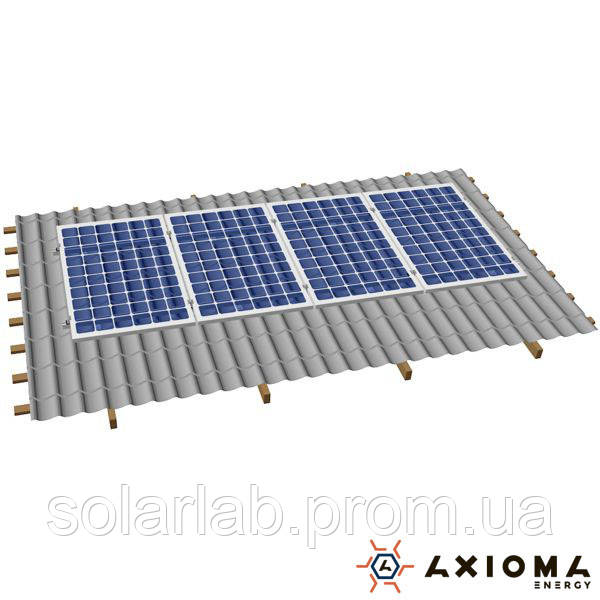

Система кріплень на 4 панелі паралельно даху, алюміній 6005 Т6 і оцинкована сталь AXIOMA Energy

Типовая система креплений подбирается таким образом, чтобы обеспечить возможность установки панелей при максимально возможных вариантах исполнения крыши. В данном случае речь идет о крышас с большинством возможных покрытий, листовые и мягкие, и деревянными стропилами. Для сложных крыш, для систем с большим количеством панелей рекомендуется выполнение проектирования системы креплений нашими специалистами.

Система креплений на 4 панели параллельно крыше, алюминий 6005 Т6 и оцинкованная сталь AXIOMA Energy может быть смонтирована специалистами или самим пользователем при наличии определенных навыков и инструментов. Для этого мы предоставляем информацию об устройстве и составе систем креплений.

Состав системы2 панели3 панели4 панели5 панелей6 панелей
Профиль несущий 2070222
Профиль несущий 310522(4)*
Профиль несущий 414022
Винт-шуруп в сборе68101416
Зажим Средний в сборе24668
Зажим Концевой в сборе44488

При монтаже следует учитывать несколько факторов, а именно:

  • следует правильно выбирать зажимы по высоте профиля,
  • слід розташовувати гвинт-шурупи як можна ближче до затискачів, вони знаходяться з різних сторін профілю і не заважають один одному,
  • затягування різьбових з'єднань слід проводити з відповідним для цього розміру різьби моментом.

Доонструкция профілю дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-шурупів з монтажними пластинами, так і всіх видів кронштейнів з боковим та нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.

mn2

mn3

mn4

mn5

mn6

Для більш зрозумілого сприйняття наводимо також зображення без фрагментів панелей, але з притисками.

mont6 02

mont6 03

mont6 04

mont6 05

mont6 06

Ви можете переглянути у 3D монтаж вузлів системи кріплень 1 і 3D монтаж вузлів системи кріплень 2

Ви також можете проглянути 3-D модель Система кріплень для 4 PV.
