Типова система кріплень підбирається таким чином, щоб забезпечити можливість встановлення панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про крышас з більшістю можливих покриттів, листові і м'які, і дерев'яними кроквами. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 40 панелей паралельно даху, алюміній 6005 Т6 і оцинкована сталь AXIOMA Energy може бути змонтована фахівцями або самим користувачем при наявності певних навичок та інструментів. Для цього ми надаємо інформацію про будову і склад систем кріплень.

Склад системи	20 панелей	30 панелей	38 панелей	40 панелей	48 панелей
Профіль несучий 2070		2	2
Профіль несучий 3105
Профіль несучий 4140	10	14	18	20	24
Гвинт-шуруп в зборі	50	76	96	100	110
Затискач Середній у зборі	30	44	56	60	66
Кінцевий затискач в зборі	20	32	40	40	44

При монтажі слід враховувати кілька факторів, а саме:

• слід правильно вибирати затискачі по висоті профілю,
• слід розташовувати гвинт-шурупи як можна ближче до затискачів, вони знаходяться з різних сторін профілю і не заважають один одному,
• затягування різьбових з'єднань слід проводити з відповідним для цього розміру різьби моментом.

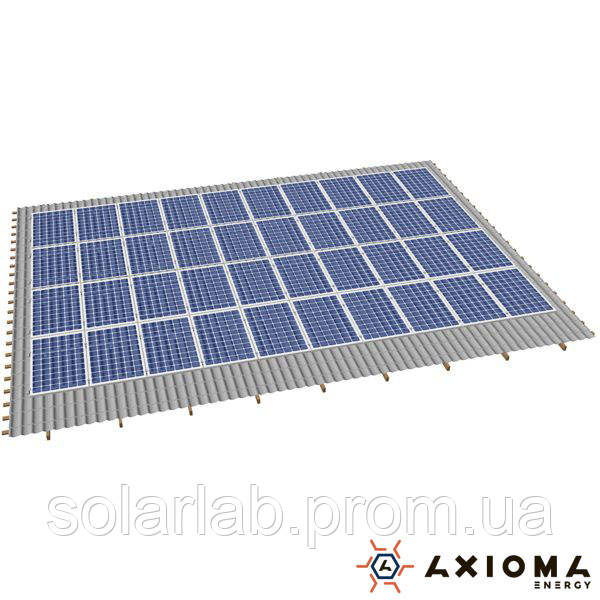

Доонструкция профілю дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-шурупів з монтажними пластинами, так і всіх видів кронштейнів з боковим та нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.

Для більш зрозумілого сприйняття наводимо також зображення без фрагментів панелей, але з притисками.

Ви можете переглянути у 3D монтаж вузлів системи кріплень 1 і 3D монтаж вузлів системи кріплень 2

Ви також можете проглянути 3-D модель Система кріплень для 40 PV.
