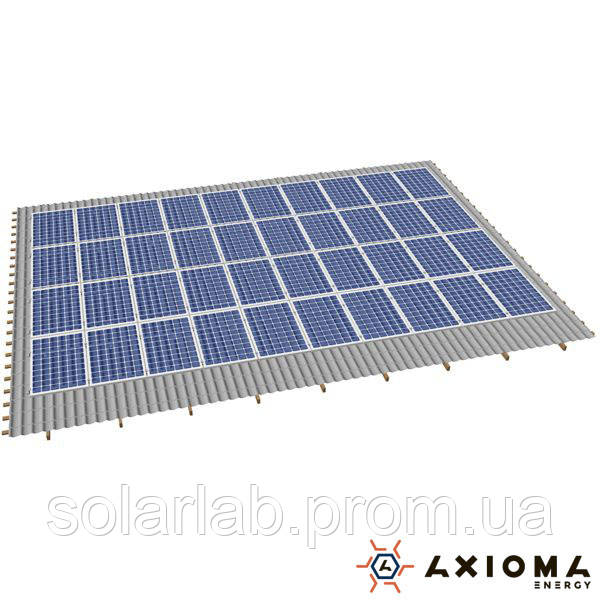

Система кріплень на 56 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA Energy

Типова система кріплень підбирається таким чином, щоб забезпечити можливість встановлення панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про крышас з більшістю можливих покриттів, листові і м'які, і дерев'яними кроквами. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 56 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2 AXIOMA Energy може бути змонтована фахівцями або самим користувачем при наявності певних навичок та інструментів. Для цього ми надаємо інформацію про будову і склад систем кріплень.

Склад системи	56 панелей	78 панелей	90 панелей	114 панелей	120 панелей
Профіль несучий 2070		2	2	2
Профіль несучий 3105
Профіль несучий 4140	28	38	44	56	60
Гвинт-шуруп в зборі	140	196	226	286	300
Затискач Середній у зборі	84	116	134	170	180
Кінцевий затискач в зборі	56	80	92	116	120

При монтажі слід враховувати кілька факторів, а саме:

• слід правильно вибирати затискачі по висоті профілю,
• слід розташовувати гвинт-шурупи як можна ближче до затискачів, вони знаходяться з різних сторін профілю і не заважають один одному,
• затягування різьбових з'єднань слід проводити з відповідним для цього розміру різьби моментом.

Доонструкция профілю дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-шурупів з монтажними пластинами, так і всіх видів кронштейнів з боковим та нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.

Для більш зрозумілого сприйняття наводимо також зображення без фрагментів панелей, але з притисками.

Ви можете переглянути у 3D монтаж вузлів системи кріплень 1 і 3D монтаж вузлів системи кріплень 2

Ви також можете проглянути 3-D модель Система кріплень для 56 PV.
