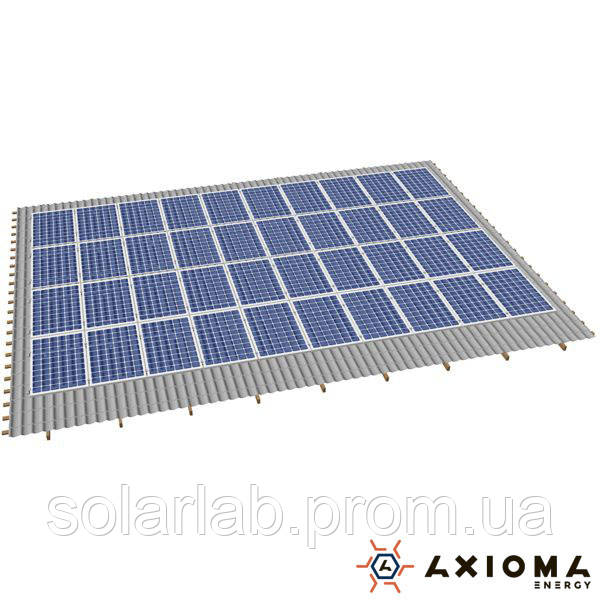

AXIOMA energy Система кріплень на 114 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA

Система кріплень на 114 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA Energy

Типовая система креплений подбирается таким образом, чтобы обеспечить возможность установки панелей при максимально возможных вариантах исполнения крыши. В данном случае речь идет о крышас с большинством возможных покрытий, листовые и мягкие, и деревянными стропилами. Для сложных крыш, для систем с большим количеством панелей рекомендуется выполнение проектирования системы креплений нашими специалистами.

Система креплений на 114 панелей параллельно крыше, алюминий 6005 Т6 и нержавеющая сталь А2 AXIOMA Energy может быть смонтирована специалистами или самим пользователем при наличии определенных навыков и инструментов. Для этого мы предоставляем информацию об устройстве и составе систем креплений.

Состав системы	56 панелей	78 панелей	90 панелей	114 панелей	120 панелей
Профиль несущий 2070		2	2	2
Профиль несущий 3105
Профиль несущий 4140	28	38	44	56	60
Винт-шуруп в сборе	140	196	226	286	300
Зажим Средний в сборе	84	116	134	170	180
Зажим Концевой в сборе	56	80	92	116	120

При монтаже следует учитывать несколько факторов, а именно:

• следует правильно выбирать зажимы по высоте профиля,
• следует располагать винт-шурупы как можно ближе к зажимам, они находятся с разных сторон профиля и не мешают друг другу,
• затяжку резьбовых соединений следует производить с соответствующим для этого размера резьбы моментом.

Конструкция прфиля позволяет разные способы монтажа благодаря наличию бокового паза. Возможно использование как винт-шурупов с монтажными пластинами, так и всех видов кронштейнов с боковым и нижним креплением. На картинках ниже показаны способы монтажа узлов системы креплений.

Для більш зрозумілого сприйняття наводимо також зображення без фрагментів панелей, але з притисками.

Ви можете переглянути у 3D монтаж вузлів системи кріплень 1 і 3D монтаж вузлів системи кріплень 2

Ви також можете проглянути 3-D модель Система кріплень для 114 PV.
