AXIOMA energy Система кріплень на 120 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA
AXIOMA energy Система кріплень на 120 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2, AXIOMA
68 036 грн
Немає в наявності
+380 (50) 108-40-90
  • +380 (98) 008-40-90
Опис
Характеристики
Інформація для замовлення

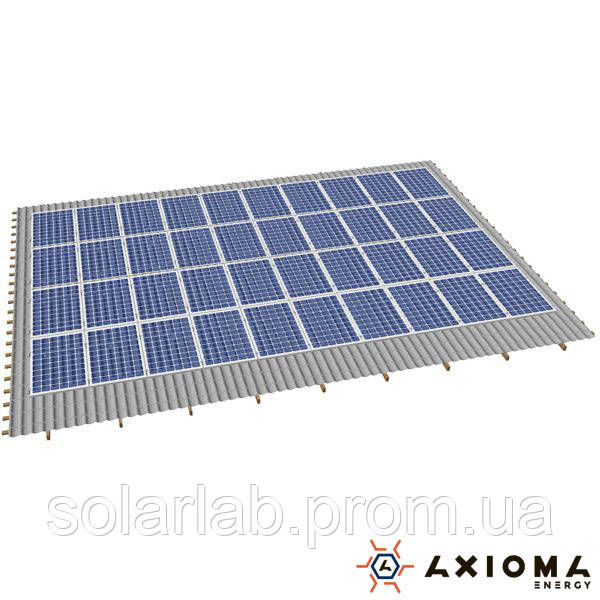

Система кріплень на 120 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2 AXIOMA Energy

Типова система кріплень підбирається таким чином, щоб забезпечити можливість встановлення панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про крышас з більшістю можливих покриттів, листові і м'які, і дерев'яними кроквами. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 120 панелей паралельно даху, алюміній 6005 Т6 і нержавіюча сталь А2 AXIOMA Energy може бути змонтована фахівцями або самим користувачем при наявності певних навичок та інструментів. Для цього ми надаємо інформацію про будову і склад систем кріплень.

Склад системи56 панелей78 панелей90 панелей114 панелей120 панелей
Профіль несучий 2070 22 2
Профіль несучий 3105
Профіль несучий 41402838445660
Гвинт-шуруп в зборі140196226286300
Затискач Середній у зборі84116134170180
Кінцевий затискач в зборі568092116120

При монтажі слід враховувати кілька факторів, а саме:

  • слід правильно вибирати затискачі по висоті профілю,
  • слід розташовувати гвинт-шурупи як можна ближче до затискачів, вони знаходяться з різних сторін профілю і не заважають один одному,
  • затягування різьбових з'єднань слід проводити з відповідним для цього розміру різьби моментом.

Доонструкция профілю дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-шурупів з монтажними пластинами, так і всіх видів кронштейнів з боковим та нижнім кріпленням. На картинках нижче показані способи монтажу вузлів системи кріплень.

mn2

mn3

mn4

mn5

mn6

Для більш зрозумілого сприйняття наводимо також зображення без фрагментів панелей, але з притисками.

mont6 02

mont6 03

mont6 04

mont6 05

mont6 06

Ви можете переглянути у 3D монтаж вузлів системи кріплень 1 і 3D монтаж вузлів системи кріплень 2

Ви також можете проглянути 3-D модель Система кріплень для 120 PV.
