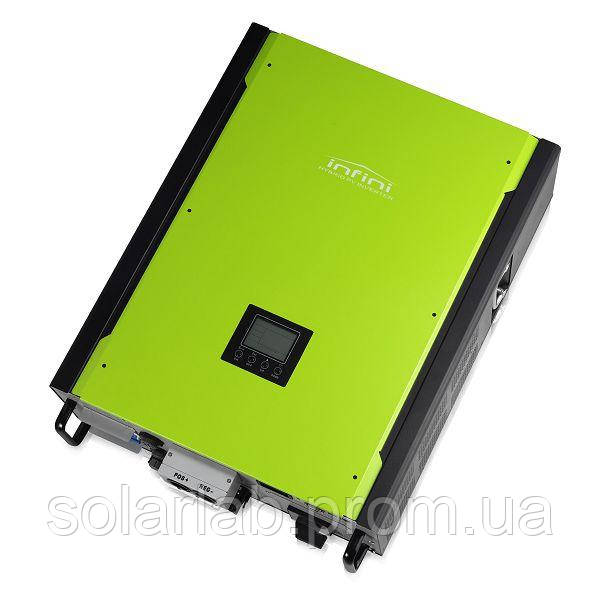

Мережевий сонячний інвертор з резервної функцією 10кВт, 380В, трифазний (Модель InfiniSolar 10kW),

  • Немає в наявності

114 872

+380 (50) 108-40-90
  • +380 (98) 008-40-90
повернення товару протягом 14 днів за домовленістю
Мережевий сонячний інвертор з резервної функцією 10кВт, 380В, трифазний (Модель InfiniSolar 10kW),
Мережевий сонячний інвертор з резервної функцією 10кВт, 380В, трифазний (Модель InfiniSolar 10kW),
114 872
Немає в наявності
+380 (50) 108-40-90
  • +380 (98) 008-40-90
Опис
Інформація для замовлення

Виробник трифазного мережевого(on-grid) сонячного інвертора з резервної функцією InfiniSolar 10kW - компанія Voltronic Power (Тайвань).

Voltronic Power - один з найбільших світових виробників електротехнічних товарів, в т. ч. і мережевих інверторів.

LOGO Voltronic

Ми раді запропонувати Вам товари Voltronic Power в Україні.

Більше інформації про виробника на офіційному сайті-http://www.voltronicpower.com/

Мережевий трифазний інвертор з резервної функцією Infini Solar є повним аналогом інверторів серії ABi-Solar, Stark country, MPP solar, і проводиться тією ж компанією - Voltronic Power.

Мережевий (on-grid) сонячний трифазний (380В) інвертор з резервної функцією (back-up) потужністю 10кВт InfiniSolar 10kW одночасно поєднує в собі такі можливості:

-можливість змішувати енергію з різних джерел. Приміром, споживаючи 6 кВт від мережі і 4 кВт від сонячних батарей, видавати навантаження в 10 кВт.

 HybridPrincipe Infinisolar10kW without battery

-працює як звичайний мережевий сонячний інвертор. При цьому в даній моделі інвертора є 2 незалежних МППТ трекера, що дозволяє підключати до інвертора дві групи сонячних батарей з різними умовами освітленості. Наприклад, сонячні батареї з південного схилу даху на один вхід, а з північного схилу даху на інший вхід. Таким чином можна максимізувати вироблення сонячної енергії. Також не вимагає обов'язкового підключення акумуляторних батарей. Окремо зазначимо, що можливий режим роботи в режимі мережевого сонячного інвертора і по резервному виходу. Наприклад, сонячні батареї видають сукупну потужність 6 кВт, а Ваша навантаження споживає 3 кВт, тоді інвертор генерує 3 кВт на навантаження і решту 3 кВт в мережу. При цьому немає потреби у дорогих акумуляторних батареях, вони не показані на малюнку нижче.

 HybridPrincipe GridTieOnly for Infinisolar10kW

-працює як джерело безперебійного живлення (ДБЖ). Наприклад, припустимо, сталося відключення живильної мережі, при цьому загальне споживання Вашими навантаженнями становило 10 кВт, а сонячні батареї забезпечували 6 кВт. У цьому випадку інвертор перейде в автономний режим роботи і видасть на Ваші навантаження ті ж самі 10 кВт, взявши 6 кВт від сонячних батарей і відсутні 4 кВт від акумуляторних батарей.

 HybridPrincipe UPS Infinisolar10kW

-працює як автономний інвертор, не підключений до зовнішньої електромережі. Сонячні батареї забезпечують потужність для навантаження, одночасно заряджаючи акумуляторні батареї, а в сутінках і вночі, потужність для навантаження інвертор відбирає від акумуляторних батарей.

 HybridPrincipe OffGrid Infinisolar10kW

-працює як зарядний пристрій для акумуляторів . Зарядка може проводитися як від сонячних батарей, так і від мережі.

-дозволяє управляти джерелами електроенергії(мережа, сонячні батареї, акумулятори), які Ви використовуєте в кожен момент часу. Це дуже важлива функція, що дозволяє максимально використовувати енергію сонячних батарей і оптимізувати Ваші витрати на електроенергію. Ви, наприклад, можете вибирати продавати надлишки електроенергії за "зеленим тарифом" або накопичити надлишки в акумуляторах для подальшої мінімізації споживання мережевого електрики.

З 2015р. в інверторах InfiniSolar 10kW передбачена можливість паралельної роботи до трьох інверторів по резервному виходу.

Таким чином, до резервного виходу інвертора можна підключати навантаження загальною потужністю до 30кВт.

Схема паралельного підключення мережевих інверторів з резервної функцією InfiniSolar 10kW(вони ж ABi-Solar, Stark Country, MPPsolar) виглядає так:

Architecture

Інструкція по налаштуванню паралленой роботи інверторів InfiniSolar 10kW(англійською мовою)

Панель для підключень до інвертора виглядає так.

rearscheme1. Входи для сонячних батарей (2 MPPT трекера)
2. Вхід для змінного струму (Мережа)
3. Вхід для Акумуляторів
4. Вихід для змінного струму (споживачі, резерв)
5. Порт RS-232
6. USB слот
7. Інтелектуальний слот
8. Заземлення
11. Dry Contact(можливе використання для керування запуском генератора).
12. Температурний датчик для акумуляторів
13. EPO
14. Запобіжники змінного струму
15. Вимикач постійного струму
16. Порт контролю реле (для автоматичного перемикання з мережевого виходу на резервний).

Стандартна схема підключення мережевого сонячного трифазного інвертора з резервної функцією InfiniSolar 10kW виглядає так:

InfiniSolar-system

Однак більш цікавою схемою підключення інвертора є така:

parallel

При такій схемі підключення також можлива установка автоматичного реле перемикаючого всі домашні електроприлади з лінії мережевого електрики на лінію резервного енергопостачання.

InfiniSolarAutoSwitch

Дисплей трифазного мережевого інвертора InfiniSolar 10kW з резервної функцією дозволяє отримувати інформацію:

- про напрузі і частоті мережного електрики.
- про напрузі, частоті і потужності змінного струму на виході, а також потужності споживаної навантаженнями.
- про роботу сонячних батарей - напруга і потужність, що виробляється кожною групою сонячних батарей.
- про режим роботи акумулятора - напрузі на клемах акумулятора, ступеня зарядженості акумулятора(в % від повної ємності).
- про виробленої інвертором енергії за вказаний проміжок часу.
- про налаштуваннях інвертора.

InfiniSolar-display-10KW

Інструкція по експлуатації Російською мовою


Інструкція з експлуатації(англійською мовою)

Інструкція з встановлення та налаштування програмного забезпечення(англійською мовою)


Технічні характеристики трифазного мережевого сонячного інвертора з резервної функцією на 10кВт 380В від Voltronic Power (модель-InfifniSolar 10KW) наведені в таблиці.

МодельInfiniSolar 10 кВт, трифазний (380 В)
Макс. потужність підключається сонячної електростанції, Вт14850 Вт
Номінальна потужність10000 Вт
Макс. Зарядна потужність9600 Вт
Мережевий режим
Сонячні панелі(вхідні характеристики постійного струму)
Номінальна напруга постійного струму720 В
Максимально допустима напруга сонячних панелей900 В
Мінімальна напруга для початку роботи інвертораТриста п'ятдесят
Діапазон напруг відстеження точки макс. потужності(MPPT)400 - 800
Кількість МППТ трекерів2
Максимальний струм, А2 x 18.6 A
Вихідні характеристики змінного струму
Номінальна напруга на виході400 В / 230 В на фазу
Допустимий діапазон вихідної напруги184 - 265 на фазу
Допустимий діапазон частоти47.5 ~ 51.5 Гц.
Макс. вихідний струм13 А на фазу
Коефіцієнт потужності (Power Factor)> 0.99
Ефективність (ККД)
Макс. ефективність перетворення постійного струму в змінний>96%
Макс. ефективність перетворення постійного струму в змінний за стандартами Євросоюзу>95%
Автономний режим
Вхідні характеристики змінного струму
Напруга відновлення роботи180 на фазу
Допустимий діапазон вхідної напруги170 - 280 В на фазу
Макс. вхідний струм25 A
Сонячні панелі(вхідні характеристики постійного струму)
Макс. потужність підключається сонячної електростанції, Вт14850 Вт
Максимально допустима напруга сонячних панелей900 В
Діапазон напруг відстеження точки макс. потужності(MPPT)400 - 800
Кількість МППТ трекерів2
Максимальний струм, А2 x 18.6 A
Вихідні характеристики змінного струму (перетворення постоянныго струму від акумулятора в змінний струм)
Номінальна напруга на виході400 В / 230 В на фазу
Вихідна частота50 Гц
СинусоїдаЧистий синус
ККД перетворення постійного струму акумулятора в змінний91%
Режим мережевого інвертора з резервної функцією(grid-tie with back-up)
Сонячні панелі(вхідні характеристики постійного струму)
Макс. потужність підключається сонячної електростанції, Вт14850 Вт
Номінальна напруга постійного струму720 В
Максимально допустима напруга сонячних панелей900 В
Мінімальна напруга для початку роботи інвертораТриста п'ятдесят
Діапазон напруг відстеження точки макс. потужності(MPPT)400 - 800
Кількість МППТ трекерів2
Максимальний струм, А2 x 18.6 A
Вихідні характеристики змінного струму
Номінальна напруга на виході400 В / 230 В на фазу
Допустимий діапазон вихідної напруги184 - 265 на фазу
Допустимий діапазон частоти47.5 ~ 51.5 Гц.
Макс. вихідний струм13 А на фазу
Коефіцієнт потужності (Power Factor)> 0.99
Вхідні характеристики змінного струму
Напруга відновлення роботи180 на фазу
Допустимий діапазон вхідної напруги170 - 280 В на фазу
Макс. вхідний струм25 A
Вихідні характеристики змінного струму (перетворення постійного струму від акумулятора в змінний струм)
Номінальна напруга на виході400 В / 230 В на фазу
Вихідна частота50 Гц
СинусоїдаЧистий синус
ККД перетворення постійного струму акумулятора в змінний91%
Заряд акумуляторів
Номінальна напруга акумуляторів48 В
Максимальний струм зарядуза замовчуванням-60A, 10A - 200A (регулюється користувачем)
Загальні характеристики
Розміри, ДхШхВ, мм622 x 500 x 167.5
Вага, кг45
Порти передачі данихRS-232/USB, CAN Interface
Додаткові слоти дляSNMP, Modbus, AS-400
Відносна вологість0 ~ 90% (без коденсату)
Діапазон робочих температур, Свід -10 до +55°C
Висота над рівнем моря0 ~ 1000 метрів
