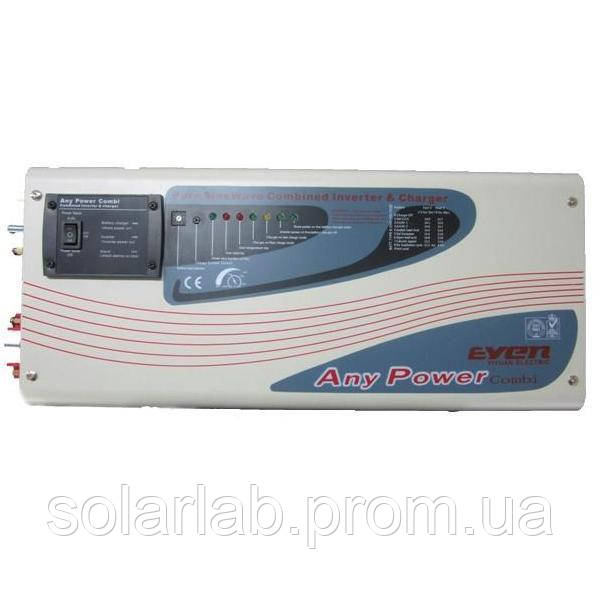

AXIOMA energy Гібридний джерело безперебійного живлення з чистою синусоїдою з функцією стабілізатора APS

Потужність 1000Вт, 12В - 220В

Гібридні Джерела безперебійного живлення серії APS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення приватних будинків, котеджів і об'єктів міні-бізнесу. Даний продукт поєднує в собі інвертор - перетворювач постійного струму DC в змінний AC з чистою синусоїдою і потужний зарядний пристрій, здатне швидко заряджати акумуляторні батареї великої ємності а також стабілізатор мережевої напруги. Така комбінація дозволяє створити систему безперебійного електроживлення потужністю від 1 до 6 кВт з великим часом автономної роботи, що значно підвищує якість електроживлення Вашого об'єкта.

Основні переваги гібридних інверторів серії APS:

1. Стабілізація вихідної напруги 220 В ± 10% 50 Гц ± 0.3 Гц.
2. Наявність ECO-режиму, що дозволяє максимально знизити споживання електроенергії. Це досягається наявністю можливості встановити пріоритетність мережевої електроенергії(генератора) або альтернативного джерела електроенергії(акумулятори). Якщо встановлено пріоритет альтернативного джерела енергії, то в першу чергу використовується енергія, запасена в акумуляторах і тільки при досягненні напругою на акумуляторі напруги відключення навантаження(10,5 В), інвертор перемикає навантаження на мережеве електрика.
3. Висока перевантажувальна здатність інвертора - до 300% номінальної потужності (протягом 20 сек.).
4. Максимальна потужність інвертора в режимі транзиту-8800Вт.
5. Висока швидкість перемикання на роботу від батарей - 5-10 мс;
6. Дуже економічний в енергозберігаючому режимі роботи – функція зниження власного споживання при навантаженні думку 25 Вт.
7. Інтелектуальний зарядний пристрій забезпечує трикроковий заряд акумуляторних батарей. Є 8 програм заряду, кожна з яких розрахована на конкретний тип акумуляторних батарей, серед яких - AGM, GEL, заливні АКБ та інші.
8. Потужний зарядний пристрій дозволяє швидко заряджати акумуляторні батареї.
9. Багаторівнева система захисту від перевантаження, перенапруження і КЗ, від змін частоти та ін.

Панель для підключень до інвертора виглядає так.

1. DC Terminal – Висновок постійного струму
2. RJ11 Remote Port – порт управління RJ11
3. DC Fan – Вентилятор постійного струму
4. DIP-Switch – DIP-перемикач
5. DIP-Switch (Battery/AC Priority) – DIP-перемикач (Пріоритет змінного струму/акумулятора)
6. Grounding Terminal – Висновок заземлення
7. Inverter Output Circuit Breaker – Автоматичний вимикач вихідного струму інвертора
8. Charger Input Circuit Breaker – Автоматичний вимикач живлення зарядного пристрою инвертера
9. AC Terminal – Висновок змінного струму
10. Auto Gen Start (Optional) – Порт запуску електрогенератора

Приклад схеми підключення Гібридного Джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора

Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора

Опис схеми

ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
ДУ – Пульт дистанційного керування
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.
Для навантажень працюють з занулением нейтрального проводу (газові котли, сенсорні вимикачі, резервуарні насоси) допускається заземлення нейтралі на контур робочого заземлення (показано пунктиром)

Світлодіодні індикатори Гібридного Джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора

SHORE POWER ON/ ЗОВНІШНЄ ДЖЕРЕЛО ЖИВЛЕННЯ ВКЛЮЧЕНИЙ	GREEN LED lit AC in Mode/ЗЕЛЕНИЙ ІНДИКАТОР АКТИВНИЙ у режимі змінного струму
INVERTER ON/ ІНВЕРТОР ВКЛЮЧЕНИЙ	GREEN LED lit in Inverter Mode/ ЗЕЛЕНИЙ ІНДИКАТОР АКТИВНИЙ у режимі інвертора
FAST CHARGE/ ШВИДКА ЗАРЯДКА	Yellow LED lit in Fast Charging Mode/ЖОВТИЙ ІНДИКАТОР активний при швидкій зарядці
FLOAT CHARGE/ ПЛАВАЮЧА ЗАРЯДКА	GREEN LED lit in Float Charging Mode/ЗЕЛЕНИЙ ІНДИКАТОР АКТИВНИЙ при плаваючою зарядці
OVER TEMP TRIP/ ТОЧКА СПРАЦЬОВУВАННЯ ТЕМПЕРАТУРИ ПЕРЕГРІВУ	RED LED lit in Over Temperature/ЧЕРВОНИЙ ІНДИКАТОР АКТИВНИЙ при перегріві
OVER LOAD TRIP/ТОЧКА СПРАЦЬОВУВАННЯ ПЕРЕВАНТАЖЕННЯ	RED LED lit in Over Load/ЧЕРВОНИЙ ІНДИКАТОР активний при перевантаженні
POWER SAVER ON/РЕЖИМ ЕНЕРГОЗБЕРЕЖЕННЯ ВКЛЮЧЕНИЙ	GREEN LED lit in Power Saver Mode (Power Saver Load ≦25W)/ЗЕЛЕНИЙ ІНДИКАТОР АКТИВНИЙ при режимі енергозбереження

Інструкція російською

Технічні характеристики Джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора APS 1000W-12V, 1000Вт, 12В наведені в таблиці.

Модель		APS 1000W-12V
Ціна, дол. США		365 дол. США
Вихідні хар-ки в режимі інвертора	Номінальна потужність	1000Вт
	Імпульсна максимальна потужність (20сек.)	3000Вт
	Запустить електродвигун потужністю	735Вт
	Форма вихідної напруги	Чиста синусоїда (при роботі від АКБ) / як і вхідні (у режимі транзиту)
	Номінальний ККД	88%
	Лінійний ККД	>95%
	Коефіцієнт потужності	0.9-1.0
	Номінальна вихідна напруга	220В
	Стабільність вихідна напруга	± 10% (середньоквадратичне значення)
	Вихідна частота	50 Гц ± 0.3 Гц
	Захист від короткого замикання	Так, (Відключення на 1сек після спрацьовування)
	Максимальний час перемикання на роботу від АКБ	10 мс
	Коефіцієнт нелінійних спотворень синусойды	<10%
Вхідні хар-ки на стороні постійного струму	Номінальна вхідна напруга	У 12.0
	Мінімальна напруга запуску	У 10.0
	Сигналізація розряду акумулятора	10.5 В / 11.0 В
	Обмеження розряду акумулятора	10.5/11.5 В (вибір перемикач SW1)
	Сигналізація та обмеження від підвищеної напруги	У 16.0
	Повернення до нормальної роботи(після захисту від підвищеної напруги)	У 15.5
	Неодружений споживання – режим пошуку	<25Вт коли активовано режим «Power Saver On»
Хар-ки роботи в режимі зарядного пристрою	Вихідна напруга	Залежить від виду і номінальної напруги акумулятора
	Номінал вимикача Зарядки	10A
	Алгоритм управління максимальним струм зарядки	триступеневий
	Максимальний зарядний струм	45А ±5A
	Діапазон напруги акумулятора для роботи зарядного пристрї	10-15.7
	Захист відключенням від перезаряду	15.7 В
	Дистанційне управління	так. Опціонально
Хар-ки роботи в режимі транзит і захисту	Форма вхідної напруги	Синусоїда (Мережа або генератор)
	Номінальна напруга	220В
	Максимальна вхідна напруга мережі	270В
	Номінальна вхідна частота	50Гц або 60Гц (Авто визначення)
	Обмеження від низької частоти	47±0.3 Гц для 50Гц, 57±0.3 Гц для 60Гц
	Обмеження від підвищеної частоти	55±0.3 Гц для 50Гц, 65±0.3 Гц для 60Гц
	Захист від перевантаження	Автоматичний вимикач
	Захист від короткого замикання	Автоматичний вимикач
	Номінал транзитного вимикача	10A
	Номінал вимикача виходу	30А
	Транзит без підключення акумулятора	Так
	Максимальний транзитний струм	30А
	Струмове перевантаження транзиту	35А: Сигналізація
Функція стабілізації напруги	Діапазон вхідної напруги	150-276В±4%
	Вихідну стабілізовану напругу	230В ±10%
Механічні та ін. хар-ки	Установка	настінна
	Розміри інвертора (Д/Ш/В)	442/242/198 мм
	Маса інвертора	16кг
	Дисплей	Світлодіодний індикатор
	Функція Auto Generator start	немає
	Гарантія	1 рік
