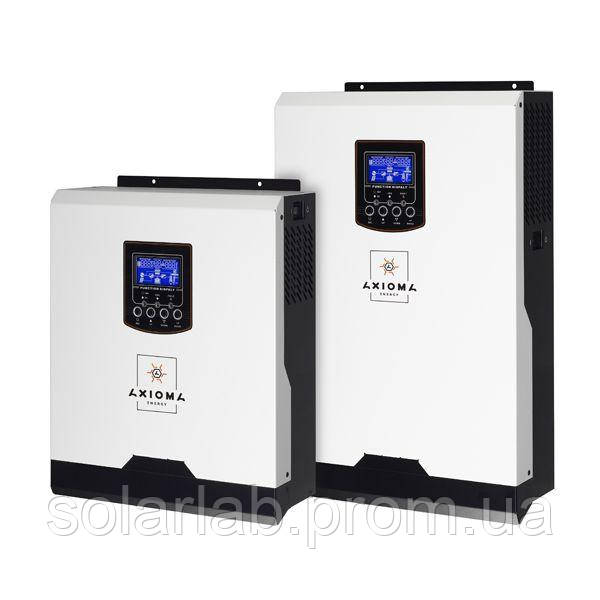

AXIOMA energy Гібридний ДБЖ 3000Вт, 24В + контролер ШІМ 50А, ISPWM 3000, AXIOMA energy

Потужність - 3000Вт, 24В - 220В, PWM-контролер 50А

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.

Основні переваги гібридних інверторів Axioma Energy ISPWM 3000:

• Чисто синусоїдальна форма вихідної напруги 230В.
• Вбудований PWM (ШІМ) контролер сонячної зарядки.
• Регулювання діапазону напруги живильної електромережі.
• Регулювання сили зарядного струму.
• Обраний пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
• Можливість харчування як від електромережі, так і від електрогенератора.шз
• Автоматичне відновлення живлення від електромережі при відновленні напруги.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• Функція холодного старту.





Панель для підключень до інвертора виглядає так

7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
12. Порт USB зв'язку

Приклад схеми підключення Гібридного Джерела безперебійного живлення

Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїда

Опис схеми

ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.

Панель управління Гібридного Джерела безперебійного живлення

Світлодіодні індикатори.

Індикатор			Повідомлення
	Зелений	Світиться	Електропостачання споживачів з мережі
		Блимає	Електропостачання споживачів від АКБ
	Зелений	Світиться	АКБ заряджена
		Блимає	АКБ заряджається
	Червоний	Світиться	Повідомлення про аварію
		Блимає	Попередження

Функціональні клавіші

Клавіша	Опис
ESC	Вихід з режиму налаштування
UP	Перехід до попереднього вибору
DOWN	Перехід до наступного вибору
ENTER	Підтвердження вибору або перехід до режиму налаштування

Інструкція з експлуатації інвертора російською мовою

Технічні характеристики гібридного ДБЖ 3000ВА, 24В + контролер ШІМ 50А, ISPWM 3000, AXIOMA energy, наведені в таблиці.

Ммодель	ISPWM 3000	ISMPPT 3000	ISPWM 5000	ISMPPT5000
Номінальна потужність	3000ВА / 3000Вт		5000ВА /5000Вт
ВХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ
Напруга	230 VAC
Два діапазони напруги (на вибір)	170-280 (для комп'ютера)
	90-280 (для інших навантажень)
Частота	50 Hz/60 Hz (автовизначення)
ВИХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ
Напруга (при роботі від акумулятора)	230 VAC ± 5%
Пікова потужність	6000VA		10000VA
ККД	90%~93%
Час перемикання	10мсек (для комп'ютера); 20мсек (для інших навантажень)
Синусоїда	Чистий синус
АКУМУЛЯТОРИ
Напруга акумулятора	24 VDC		48 VDC
Напруга плаваючою зарядки	27 VDC		54 VDC
Напруга захисту від перезаряду	32 VDC		60 VDC
СОНЯЧНІ БАТАРЕЇ
Тип сонячного зарядного пристрою	PWM	MPPT	PWM	MPPT
Максимальна напруга холостого ходу сонячних батарей	80 VDC	102 VDC	105 VDC	145 VDC
Макс. струм заряду від сонячних батарей	50A	40A	50A	60A
Макс. струм заряду від мережі	25 A		60A
Макс. струм заряду	70 A	60 A	110 A	120 A
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
Розміри, Глибина x Ширина x Висота, мм	100 x 334 x 285		120 x 295 x 468
Вага, кг	6,4	6,6	11	13
Порти передачі даних	USB
Допустима відносна вологість	5% - 95% (Без конденсату)
Діапазон допустимої температури для роботи інвертора	0°C до 55°C
Діапазон допустимої температури для зберігання інвертора	-15°C до 60°C
