AXIOMA energy Гібридний ДБЖ+стабілізатор 800ВА (500Вт), 12В + MPPT контролер 20А 12В

Потужність - 500Вт, 12В - 220В, MPPT-контролер 20А 12В

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення.

Даний продукт поєднує в собі:

-інвертор - перетворювач постійного струму DC в змінний AC з чистою синусоїда

-зарядний пристрій, здатне швидко заряджати акумуляторні батареї від мережі

-стабілізатор мережевої напруги (може працювати як звичайний стабілізатор без підключення акумуляторів)

-МППТ контролер заряду акумулятора від сонячних фотоелектричних батарей.

Така комбінація дозволяє створити систему безперебійного електроживлення потужністю 500Вт з великим часом автономної роботи, що значно підвищує якість електроживлення Вашого об'єкта, підвищує незалежність від перебоїв з енергопостачанням.

Основні переваги гібридного інвертора AXEN.IS 800, потужністю 500Вт:

Широкий діапазон допустимого вхідного напруги 140-275В

Стабілізація вихідної напруги в діпазон 190В – 245В.
Напруга в режимі інвертування 220В±3% 50Гц±0.3 Гц
У складі пристрою використаний економічний МРРТ контролер заряду від сонячних батарей на базі мікропроцесора орієнтованого на реалізацію MPPT.
Функція визначення точки максимальної потужності (MPPT) здатна збільшити струм заряду до 30% і більше порівняно з традиційними контролерами.
Наявність ECO-режиму, що дозволяє максимально знизити споживання електроенергії. Це досягається наявністю можливості встановити пріоритетність мережевої електроенергії(генератора) або альтернативного джерела електроенергії(акумулятори).
Висока перевантажувальна здатність інвертора - до 150% номінальної потужності (протягом 3 сек.).
Висока швидкість перемикання на роботу від акумуляторів - 4-6 мс;
Потужний зарядний пристрій від мережі дозволяє швидко заряджати акумуляторні батареї.
Багаторівнева система захисту від перевантаження і КЗ.

Панель управління і підключень до інвертора виглядає так.

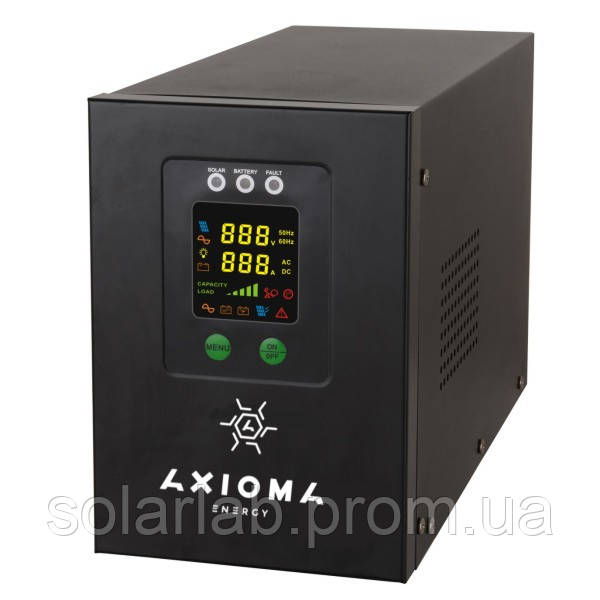

Передня панель
1. Дисплей
2. Світлодіодні індикатори
3. Вимикач інвертора (щоб включити інвертор натисніть і утримуйте кнопку протягом 3 секунд)

Задня панель
4. Вентилятор
5. Перемикачі режимів пріоритету (Мережа/Акумулятор)
6. Клеми підключення сонячних батарей
7. Вимикач контролера сонячної підзарядки
8. Запобіжник
9. Розетка(вихід живлення на навантаження). У моделях AXEN.IS-1500 і AXEN.IS-2000 – 2 розетки, в моделі AXEN.IS-800 – 1 розетка.
10. Клеми підключення навантаження (є тільки в моделях AXEN.IS-1500 і AXEN.IS-2000) і клеми підключення електромережі (є тільки в моделі IS-1500 і IS-2000). У моделі AXEN.IS-800 мережа підключається через вбудований в інвертор мережевий кабель з вилкою.
11. Вихід кабелю для підключення до акумулятора (кабель входить в комплект)

Приклад схеми підключення Гібридного Джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора

Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора

Опис схеми

ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.

Індикатори Гібридного Джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора

Зовнішній вигляд дисплея представлений нижче.

	- PV, сонячна батарея		- що живить мережу
	- вихід		- акумуляторна батарея
	- індикація напруги(сонячних панелей, живильної мережі або виходу )		- індикація струму(сонячних панелей, живильної мережі або виходу)
	- індикація змінної напруги		- індикація постійної напруги
	- індикація чатсоты живильної мережі		- індикація рівня навантаження приладу
	- індикація роботи солненчной батареї		- індикація інверторного режиму роботи
	- індикація режиму роботи від міської електромережі		- індикація помилки
	- індикація перевантаження		- індикація перегріву

На передній панелі розташована додаткова індикація:

Лівий зелений світлодіод: Стан сонячні батареї. Середній жовтий світлодіод: Стан АКБ Правий червоний світлодіод: Стан інвертора

Стан сонячних батарей: Світить – норма. Не світить або блимає – сонячна батарея не підключена.
Стан АКБ: Світить – норма. Не світить або блимає – АКБ не підключена.
Стан інвертора: Не світить – норма. Світить – індикація ненормального стану або несправності.

Інструкція по експлуатації російською мовою

Технічні характеристики джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора і підзарядкою від сонячної енергії Axioma Energy AXEN.IS-800 500Вт, 12В наведені в таблиці.

Джерела безперебійного живлення з вбудованим MPPT-контролером AXIOMA energy серії AXEN.IS
Модель		AXEN.IS-800	AXEN.IS-1500	AXEN.IS-2000VA
Потужність		800ВА/500Вт	1500ВА/1050Вт	2000ВА/1400Вт
Напруга акумулятора		12В	24В	24В
Режими роботи		PV(Пріоритет сонячних батарей) / AC（пріоритет мережі змінного струму）
Сонячні панелі (вхідні характеристики постійного струму)	Макс. Струм заряду	20A	40А
	Діапазон вхідних напруг	13Vdc-50Vdc	26Vdc-50Vdc
	Максимальний ККД перетворення	98%
Характеристики при роботі від мережі (в режимі "транзиту" і стабілізатора)	Діапазон вхідних напруг	140Vac~275Vac
	Діапазон вхідних частот	45-65 Hz（Автоматично переходить в інверторний режим роботи при перевищенні частоти）
	Діапазон вихідного напруги	195Vac~240Vac
	ККД перетворення AC/DC	98%
	ККД	У мережевому режимі≥ 96％
	Зарядний струм	10A
	Перевантаження	Попередження до тих пір, поки не зменшиться навантаження
	Захист від короткого замикання	Є
Характеристики при роботі в режимі інвертора	Вихідна напруга інвертора	220V±3%
	Вихідна частота	50 Hz / 60Hz ± 0.3 Hz автопідстроювання
	Вихідний коефіцієнт потужності	≥0.8
	Спотворення синусоїди	На активному навантаженні≤ 3％
	Час перемикання PV-AC	4мс типове значення, Макс.6 мс
	ККД	В інверторному режимі≥ 80％
	Перевантаження інвертора	110%-130% вимкнення через 30сек，130%-150% вимкнення через 3сек
	Коротке замикання	Автоматичне відключення
	Мережеве напруга ненормально	1 раз/1 сек, автоматично вимикається через 5 сек
Аварійна сигналізація	Розряд акумуляторних батарей	1 раз/1 сек і блимає значок батареї
	Перевантаження	1 раз/ 1 сек і відображається значок «Перевантаження»
Інше	Вихідні роз'єми	Універсальні
	Температура навколишнього середовища	0℃～40℃
	Вологість	10％～90％(без конденсату)
	Рівень шуму	≤ 50dB
	Розміри, мм	146х340х260	384х219х275	384х219х275
	Вага, кг	6	11	12
