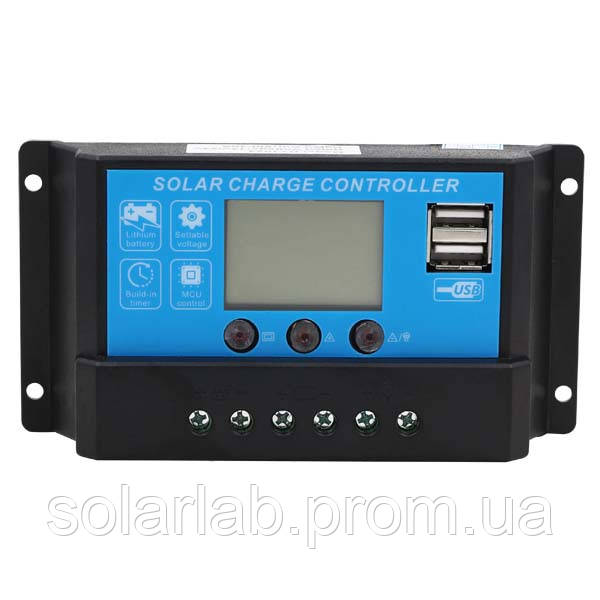

JUTA Контролер 20А 12В/24В з дисплеєм + USB гніздо (Модель-DY2024), JUTA

DY-2024 Контролер заряду

Контролер DY-2024 це високоінтелектуальний, багатоцільовий контролер сонячної підзарядки і розряду. Вбудований РК-дисплей з дуже дружнім інтерфейсом, гнучка настройка всіх параметрів. В повній мірі підходить під різне обладнання.

Основна відмінність контролера DY-2024-НАЯВНІСТЬ USB ГНІЗД ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОНІВ.

Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера.

Особливості контролера DY-2024

1. У схемі використовується промисловий контролер.

2. Великий рідкокристалічний екран.

3. Всі параметри, що настроюються.

4. Інтелектуальний триступеневий керований ШІМ зарядки.

5. Захист від короткого замикання і обриву ланцюга навантаження.

6. Захист від зворотного розряду і перезаряду акумуляторів.

7. Струмовий захист на комплементарних парах MOSFET.

8. Малий нагрів компонентів пристрою.

9. Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21

Контролер DY-2024 може працювати з наступними типами акумуляторів:

1. Гелеві.

2. Кислотні необслуговувані (герметичні).

3. Кислотні обслуговуються.

4. Залізо-літієві.

5. Літій-іонні.

Можливий вибір одного з семи режимів заряду акумулятора:

B01 - для герметичних акумуляторів необслуговуваних(напруга абсорбуючого заряду 14,4/28,8 В)
B02 - для гелевих акумуляторів(напруга абсорбуючого заряду 14,2/28,4 В)
B03 - для обслуговуваних акумуляторів(напруга абсорбуючого заряду 14,6/29,2 В)
B04 - для залізо-літієвих акумуляторів (4 банки послідовно)
В05 - для залізо-літієвих акумуляторів (5 банок послідовно)
В06 - для літій-іонних акумуляторів (3 банки послідовно)
В07 - для літій-іонних акумуляторів (4 банки послідовно)

Контролер DY-2024 дозволяє контролювати і самостійно встановлювати:

- Напруга на клемах акумулятора;
- напруга підтримує заряду;
- напруга відключення навантаження;
- напруга відновлення подачі живлення на навантаження(після відключення).
- режим роботи навантаження.

Опис індикації символів на рідкокристалічному дисплеї контролера DY-2024:

P1: цифрові параметри.
P2: Індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор із-за низького напруги. Якщо символ блимає, це означає, що акумулятор повністю заряджений і знаходиться у відмінному (float) режимі заряду.
P3: Індикація роботи сонячної панелі. Цей символ вказує, що з'єднання панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей, або недостатньо сонячного світла на панелі сонячних батарей.
P4: Індикація 5 поділок рівня заряду батареї.
P5: Індикація розряду. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюзі навантаження.
P7: А - індикація сили струму; H – Індикація годин.
Р8: V - Індикація напруги.

Опис функції клавіш контролера DY-2024:

Клавіша циклічного вибору інтерфейсу, цією клавішею виконується перемикання між сторінками в

циклічної послідовності, як показано на малюнку нижче. Також при утриманні клавіші контролер перейде в режим налаштування параметрів.

Клавіша налаштування параметрів, збільшує вибране значення.

Ця клавіша включення / вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити" у стані настройки параметрів.

Вибір режиму роботи навантаження контролера DY-2024

1. Ручне управління навантаженням за допомогою кнопки "DOWN".

2. Програмне керування навантаженням за допомогою вбудованого таймера:

• [24H] - навантаження включена весь час (24 години на добу);
• [1-23H] - навантаження включиться при зниженні освітленості і вимкнеться після закінчення запрограмованого часу роботи;
• [0H] - "від заходу до світанку", управління навантаженням по датчику освітленості.

Інструкція з експлуатації(англійською мовою)

Технічні характеристики контролера DY-2024

Модель	DY-2024
Номінальний струм	20A
Номінальна напруга	12В / 24В автоматичне визначення
Напруга сонячної панелі	≤50В
Підтримуючий (float) заряд	13.8 В / 27,6 В (настроюваний параметр)
Напруга відключення навантаження (захист від перерозряду акумулятора) - LVD	10.7 У / 21.4 В (настроюваний параметр)
Відновлення підключення навантаження (після захисту від перерозряду акумулятора) - LVR	12,6 В / 25.2 В (настроюваний параметр)
Напруга абсорбуючого заряду (Boost)	b01 Герметичні 14,4 В / В 28,8	настроювані параметри
	b02 Гелевые14.2В / 28.4 В
	b03 Заливні 14.6 У / 29.2 В
	b04 Залізо-літій 3,6 В х 4шт	фіксовані параметри
	b05 Залізо-літій 3,6 В х 5шт
	b06 Літій-іон 4,2 В х 3шт
	b07 Літій-іон 4,2 В х 4шт
Втрати холостого ходу	≤10мА
Режим зарядки	ШІМ
Рекомендований дріт	10 мм. кв
Робоча температура	-35 ° C ~ 60 ° C
Габарити	70 мм * 133 мм * 34 мм
Вага	204г
