Контролер захищає акумулятор від перезаряду, перерозряду і втрати заряду вночі. Контролер може працювати при напрузі 12/24В. Струм надходить на акумулятор від сонячної батареї і струм споживаний навантаженням не повинні перевищувати 30А.

Особливості продукту

• Просте кнопкове управління
• Регульовані параметри управління зарядкою і розрядкою
• Захист від перевантаження по струму / короткого замикання
• Змінний режим навантаження
• 5V/2A USB
• Зарядження та розрядження як свинцево-кислотних, так і літієвих батарей
• Інтелектуальний триступеневий режим зарядки ШІМ
• Захист від глибокої розрядки / перенапруги / низької напруги
• Захист від зворотного розряду батареї
• Захист від переполюсовки сонячних панелей / аккумулаторов

Додаткові функції контролерів WP30D:

• 12 / 24V повністю автоматична ідентифікація
• Температурна компенсація напруги
• Функція віддаленого моніторингу та зв'язку
• ЖК-екран з функцією підсвічування
• Реверсивний режим управління світлом
• Підрахунок накопичених ампер-годин
• Сонячні контролери можуть працювати з панелі сонячних батарей, коли напруга літієвої батареї становить 0

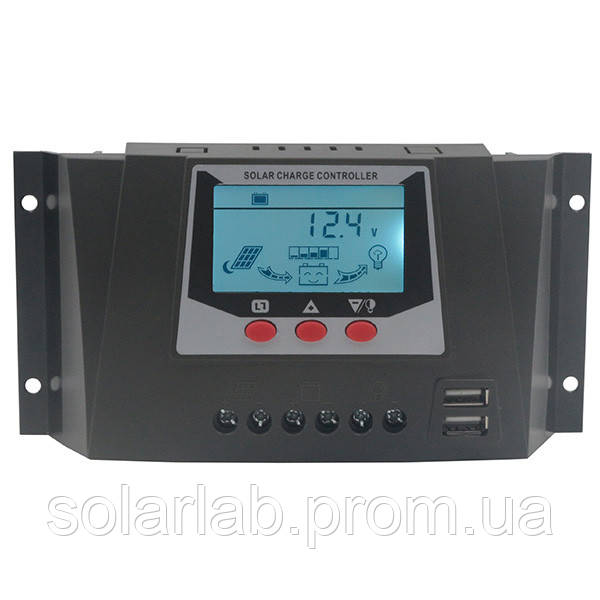

РК-дисплей і кнопки

WP30D Розміри і підключення

1. Спочатку, згідно діаграми, з'єднайте позитивний і негативний електроди батареї з контролером, він автоматично визначить напруга батареї.

2. Потім підключіть сонячні панелі до контролера.
3. Нарешті, підключіть позитивний і негативний електроди навантаження до контролера. Будь ласка, не переподключайте з'єднання.
4. При використанні літієвої батареї із захисною схемою встановіть рівень напруги рівним фіксованим значенням. Не встановлюйте батарею в автоматичну ідентифікацію. Для запобігання захисту плати літієвої батареї від сонячного входу після запуску контролера, необхідно визначити напруга відключення.
5. Напруги холостого ходу сонячних батарей повинні бути менше, ніж максимально допустима напруга, необхідного літієвою батареєю, щоб запобігти пошкодження батареї від надмірної напруги.
6. При використанні літієвої батареї струм короткого замикання на сонячної панелі повинен бути менше 0,3 C (ємність літієвої батареї).


Увага!

1. При використанні літієвої батареї в умовах нижче 0 ° C літієва батарея повинна бути здатна працювати добре при низькій температурі.
2. Сонячні контролери не мають функції вирівнювання для літієвої батареї. Таким чином, плата захисту літієвої батареї повинна виконувати функцію вирівнювання напруги.
3. Будь ласка, дотримуйтесь порядок підключення контролера, в іншому випадку це може привести до пошкодження контролера.
4. При відключенні контролера від'єднуйте кабелі в зворотному порядку.

Скидання в заводські налаштування за замовчуванням

В кільцевому інтерфейсі позиції 2 натисніть і утримуйте кнопку «Меню» до тих пір, поки символи в пунктирном стовпці не почнуть мигати, а контрольні параметри відновляться до значення за замовчуванням. Контролер автоматично перезапуститься для повторного введення даних контролера.

Різні режими роботи навантаження

Існує чотири режиму управління для навантаження. Вони являють собою звичайний режим (0), режим керування світлом з відкладеним включенням і вимиканням (1), режим управління світлом (2), режим управління черговим освітленням. Тривалість затримки може становити 1-24 години.
Нижче наведені робочі інструкції для кожного режиму:

Режим навантаження	подія
	стемніло	запрограмований час	світанок
24Н звичайний режим	-	-	-
1~23Н управління світлом і відкладений режим	навантаження включена	навантаження выклычена	навантаження выклычена
0Н год режим керування освітленням	навантаження включена	-	навантаження выклычена
СН реверсний режим управління черговим освітленням	навантаження выклычена	-	навантаження включена

WP30D Екранні налаштування

WP30D Коди помилок і рішення

Код помилки	Опис помилки	Метод рішення
Е01	Низька напруга акумуляторів, відключене	Зарядити або замінити на новий акумулятор
Е02	Перевантаження, навантаження відключена	Зменшіть навантаження, а потім використовувати мінус кнопки для включення навантаження або навантаження буде автоматично включається через 2 хвилини
Е03	Коротке замикання в навантаженні, відключене	Усунути коротке замикання в навантаженні, потім використовуйте кнопку Minus для включення навантаження.
Е04	Підвищена напруга акумулятора, відключене	Перевірте підключення акумулятора, можливо ємність акумулятора занадто мала, перевірте наявність іншого зарядного пристрою, підключеного до батареї.
Е05	Підвищений струм сонячних панелей, зарядка відключена	Переконайтеся, що живлення сонячної панелі перевищила допустиму потужність, зменшіть кількість панелей, а потім контролер почне автоматично заряджати акумулятори через 2 хвилини.

Технічні параметри

Рівень зарядного струму до 30 А

Напруга сонячного поля - до 50 В

Управління режимом зарядки

Свинцево-кислотні батареї	3-ступінчастий заряд (об'ємний, абсорбційний та плаваючий)
	Тип батареї	Герметична	Гелева	Заливна	Користувальницький тип 1
	Плаваюче напруга	13,8 В	13,8 В	13,8 В	9-15 В
	Абсорбційне напруга	14,4 В	У 14,0	14,6 В	9-15 В
	Час абсорбції	2 години
	Напруга відновлення абсорбції	12,6 В
	Граничне напруга зарядки	15,5 В
	Температурна компенсація	-4 мВ/елемент/градус
Літієві батареї	3-ступінчаста зарядка (об'ємний заряд, заряд постійної напруги, стоп-заряд)
	Тип батареї	3,7*3	3,7*4	3,2*4	3,2*5	Користувальницький тип 2
	Постійне напруга	12,6 В	У 16,8	14,4 В	У 18,0	9-17 В
	Постійний струм	2 А, 0,1-30 А настроюється
	Відновлювальний заряд	У 12,0	У 16,0	13,6 В	Сімнадцять	9-17 В

Управління режимом розрядки

Тип батареї	свинцево-кислотна	Літієва
		3,7*3	3,7*4	3,2*4	3,2*5	Користувацька
Захист низької напруги	10,7, 9-15 В	9,9	13,2 В	В 11,2	У 14,0	9-17 В
Відновлення низької напруги	12,6, 9-15 В	11,1 В	14,8 В	12,8 В	У 16,0	9-17 В
Захист від перезаряду	У 16,0	18,5 В
Відключення заряду	15,5 В	У 18,0
USB	5 В, 2 А

Рівень напруги для визначення типу батарей

Напруга системи	Свинцево-кислотні	Літієві
		3,7*3	3,7*4	3,2*4	3,2*5	Інтерфейс
Дванадцять	≤17	≤14,6 В	≤18,8 В	≤16,4 В	≤20,0 В	≤16,4 В
Двадцять чотири	≤30	≤26,2 В	≤34,6 В	≤29,8 В	≤37,0 В	≤29,8 В

Механічні і температурні параметри

Максимальний перетин проводів	16/25 мм2
Робоча температура	-20 °С ... +50 °С
Температура зберігання	-30 °С ... +70 °С
Допустима вологість	10% ... 90 %, без конденсації
Габаритні розміри	WP30D : 187*98*50 мм
	WP60D : 202*132*61 мм
Вага	WP30D : 370 г
	WP60D : 730 г
Клас захисту	IP30

Увага!
Вищевказані параметри застосовуються до системи 12V в якості прикладу, якщо система 24V, значення напруги повинно бути подвоєна.

Інструкція з експлуатації(англійською мовою)
