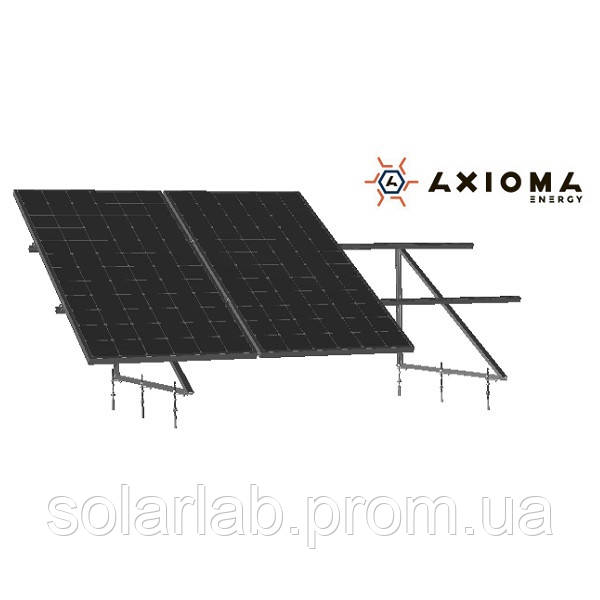

Система кріплень на 3 панелі для плоского даху з зміною кута зима-літо 35 мм, алюміній 6005 Т6 і оцинкована сталь, AXIOMA energy

Типова система кріплень підбирається таким чином, щоб забезпечити можливість встановлення панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про дахах з більшістю можливих покриттів і несучих елементів, листові і м'які покрівлі, на бетонні перекриття, металеві каркаси і дерев'яні крокви. Також ці системи кріплень дозволяють установку панелей на стіни при збільшенні кількості вузлів кріплення. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 3 панелі під кутом до даху, алюміній 6005 Т6 і оцинкована сталь AXIOMA Energy може бути змонтована фахівцями або самим користувачем при наявності певних навичок та інструментів. Для цього ми надаємо інформацію про будову і склад систем кріплень.

Системи кріплень сонячних панелей з зміною кута зима-літо (AX-FaS-var) призначені в першу чергу для плоских покрівель, як правило, на бетонній основі. За замовчуванням розраховується на кути від 32 до 58 градусів з фіксацією в будь-якому проміжному положенні з кріпленням у бетон. У замовний комплектації може бути виготовлена під будь-який кут з кріпленням в бетон, металоконструкції покрівлі, а також може комплектуватися гвинт-шурупами для кріплення в дерев'яні несучі вироби. Система допускає настінне кріплення. Ці системи кріплень виготовляються секціями до 8-ми панелей так, як більш довгі секції не дозволять безпечно змінювати кут.

Склад системи кріплень розраховується в кожному окремому випадку залежно від бажаного кута, матеріалу покрівлі і перекриттів, конфігурації системи - кількість рядів і кількість панелей в ряду.

Для замовлення, Вам необхідно повідомити менеджеру таку інформацію:

1. Існуючий кут нахилу покрівлі.

2. Бажаний кут нахилу панелей для зимової та літньої установки (за замовчуванням 58 і 32 градуси).

3. Модель панелей.

4. Кількість рядів і кількість панелей в кожному ряду.

5. Также желательно сообщить регион и высоту установки панелей и передать общий вид строения для получения рекомендаций по изменению конфигурации системы креплений, если они будут.

При монтаже следует учитывать несколько факторов, а именно:

• следует правильно выбирать зажимы по высоте профиля,
• следует располагать узлы крепления как можно ближе к к углам треугольников,
• затяжку резьбовых соединений следует производить с соответствующим для этого размера резьбы моментом.
• особое внимание следует уделить параллельности треугольников.

Краткая инструкция по инсталляции (Quick Installation Manual, QIM)

Конструкція профілю дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-гвинтів і шпильок з монтажними пластинами, так і всіх видів кронштейнів з боковим та нижнім кріпленням.

Для більш зрозумілого сприйняття наводимо зображення без фрагментів панелей.

Ви можете переглянути у 3D монтаж трикутників 1, 3D монтаж трикутників 2.

Ви також можете проглянути 3-D модель Система кріплень для 3 PV 1, 3-D модель Система кріплень для 3 PV 2.
