AXIOMA energy Система кріплень на 3 панелі під кутом до даху 35 мм, алюміній 6005 Т6 і оцинкована сталь,

  • В наявності

2 906 грн.

Купити
+380501084090
  • +380980084090
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
AXIOMA energy Система кріплень на 3 панелі під кутом до даху 35 мм, алюміній 6005 Т6 і оцинкована сталь,
AXIOMA energy Система кріплень на 3 панелі під кутом до даху 35 мм, алюміній 6005 Т6 і оцинкована сталь,
2 906 грн.
В наявності
Купити
+380501084090
  • +380980084090
Опис
Інформація для замовлення

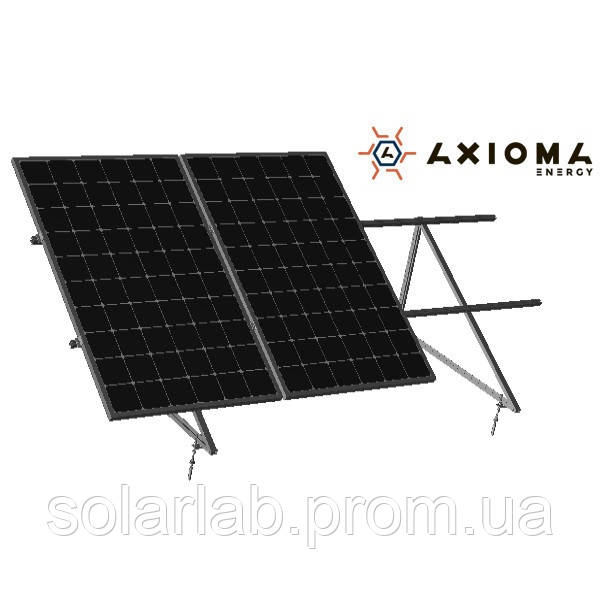

Система кріплень на 3 панелі під кутом даху профіль 35мм, алюміній 6005 Т6 і оцинкована сталь, AXIOMA Energy

Типова система кріплень підбирається таким чином, щоб забезпечити можливість встановлення панелей при максимально можливих варіантах виконання даху. В даному випадку мова йде про дахах з більшістю можливих покриттів і несучих елементів, листові і м'які покрівлі, на бетонні перекриття, металеві каркаси і дерев'яні крокви. Також ці системи кріплень дозволяють установку панелей на стіни з зимовим кутом. Для складних дахів, для систем з великою кількістю панелей рекомендується виконання проектування системи кріплень нашими фахівцями.

Система кріплень на 3 панелі під кутом до даху, алюміній 6005 Т6 і оцинкована сталь AXIOMA Energy може бути змонтована фахівцями або самим користувачем при наявності певних навичок та інструментів. Для цього ми надаємо інформацію про будову і склад систем кріплень.

Системи кріплень сонячних панелей під кутом до покрівлі (AX-FaS-const) призначені в першу чергу для плоских покрівель, як правило, на бетонній основі. За замовчуванням розраховується на кут 32 градуси з кріпленням у бетон. У замовний комплектації може бути виготовлена під будь-який кут з кріпленням в бетон, металоконструкції покрівлі, а також може комплектуватися гвинт-шурупами для кріплення в дерев'яні несучі вироби.

Склад системи кріплень розраховується в кожному окремому випадку залежно від бажаного кута, матеріалу покрівлі і перекриттів, конфігурації системи - кількість рядів і кількість панелей в ряду.

Для замовлення, Вам необхідно повідомити менеджеру таку інформацію:

1. Існуючий кут нахилу покрівлі.

2. Бажаний кут нахилу панелей.

3. Модель панелей.

4. Кількість рядів і кількість панелей в кожному ряду.

5. Також бажано повідомити регіон і висоту установки панелей і передати загальний вигляд будівлі для отримання рекомендацій по зміні конфігурації системи кріплень, якщо вони будуть.

При монтажі слід враховувати кілька факторів, а саме:

  • слід правильно вибирати затискачі по висоті профілю,
  • слід розташовувати вузли кріплення як можна ближче до кутів трикутників,
  • затягування різьбових з'єднань слід проводити з відповідним для цього розміру різьби моментом.
  • особливу увагу слід приділити паралельності трикутників.

Коротка інструкція по інсталяції (Quick Installation Manual, QIM)

Конструкція профілю дозволяє різні способи монтажу завдяки наявності бічного паза. Можливе використання як гвинт-гвинтів і шпильок з монтажними пластинами, так і всіх видів кронштейнів з боковим та нижнім кріпленням.

Для більш зрозумілого сприйняття наводимо зображення без фрагментів панелей.

1650c

3x60c2

3x60c1

Ви можете переглянути у 3D монтаж трикутників

Ви також можете проглянути 3-D модель Система кріплень для 3 PV.

  • Ціна: 2 906 грн.
