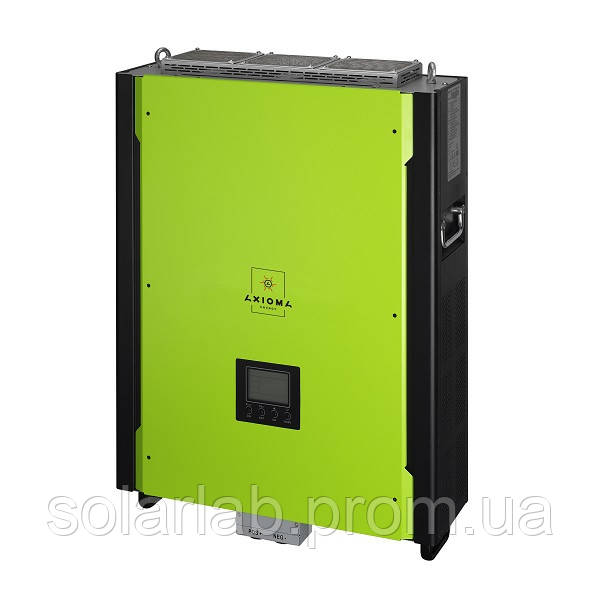

Представник ISGRID – лінійки сонячних інверторів для PV-систем від відомого виробника AXIOMA energy. Перетворювач струму номінальною вихідною потужністю 10кВт призначений для домашніх сонячних електростанцій. Завдяки високому ККД є одним з кращих інверторів для «зеленого» тарифу.

Виробник - AXIOMA energy

Мережевий (on-grid) сонячний трифазний (380В) інвертор з резервної функцією (back-up) потужністю 10кВт ISGRID 10000 AXIOMA energy одночасно поєднує в собі такі можливості:

- Ум ожливість "змішувати" енергію з різних джерел. Приміром, споживаючи 6 кВт від мережі і 4 кВт від сонячних батарей, видавати навантаження в 10 кВт.

- Працює як звичайний мережевий сонячний інвертор. При цьому в даній моделі інвертора є 2 незалежних MPPT трекера, що дозволяє підключати до інвертора дві групи сонячних батарей з різними умовами освітленості. Наприклад, сонячні батареї з південного схилу даху на один вхід, а з північного схилу даху на інший вхід. Таким чином можна максимізувати вироблення сонячної енергії. Також не вимагає обов'язкового підключення акумуляторних батарей. Окремо зазначимо, що можливий режим роботи в режимі мережевого сонячного інвертора і по резервному виходу. Наприклад, сонячні батареї видають сукупну потужність 6 кВт, а Ваша навантаження споживає 3 кВт, тоді інвертор генерує 3 кВт на навантаження і решту 3 кВт в мережу. При цьому немає потреби у дорогих акумуляторних батареях, вони не показані на малюнку нижче.

- Працює як джерело безперебійного живлення (ДБЖ). Наприклад, припустимо, сталося відключення живильної мережі, при цьому загальне споживання Вашими навантаженнями становило 10 кВт, а сонячні батареї забезпечували 6 кВт. У цьому випадку інвертор перейде в автономний режим роботи і видасть на Ваші навантаження ті ж самі 10 кВт, взявши 6 кВт від сонячних батарей і відсутні 4 кВт від акумуляторних батарей.

- Працює як автономний інвертор, не підключений до зовнішньої електромережі. Сонячні батареї забезпечують потужність для навантаження, одночасно заряджаючи акумуляторні батареї, а в сутінках і вночі, потужність для навантаження інвертор відбирає від акумуляторних батарей.

- Працює як зарядний пристрій для акумуляторів. Зарядка може проводитися як від сонячних батарей, так і від мережі.

- Дозволяє управляти джерелами електроенергії (мережа, сонячні батареї, акумулятори), які Ви використовуєте в кожен момент часу. Це дуже важлива функція, що дозволяє максимально використовувати енергію сонячних батарей і оптимізувати Ваші витрати на електроенергію. Ви, наприклад, можете вибирати продавати надлишки електроенергії за "зеленим тарифом" або накопичити надлишки в акумуляторах для подальшої мінімізації споживання мережевого електрики.

Схема паралельного підключення мережевих інверторів з резервної функцією виглядає так:

Панель для підключень до інвертора:

1. Клеми фотомодулів 2. Клеми мережі 3. Клеми акумулятора 4. Клеми навантаження 5. RS-232 порт 6. USB порт 7. Логічний слот 8. Заземлення 11. Перекидне реле 12. Тепловий датчик акумуляторної батареї 13. EPO 14. Вимикач змінного струму 15. Перемикач постійного струму 16. Реле контролю 17. Порти зв'язку паралельного з'єднання єднання інверторів 18. Порти розподілу струму паралельного з'єднання єднання інверторів

Стандартна схема підключення мережевого сонячного трифазного інвертора з резервної функцією виглядає так:

Однак більш цікавою схемою підключення інвертора є така:

При такій схемі підключення також можлива установка автоматичного реле перемикаючого всі домашні електроприлади з лінії мережевого електрики на лінію резервного енергопостачання.

Дисплей:

Дисплей трифазного мережевого інвертора ISGRID 10000 з резервної функцією дозволяє отримувати інформацію: про напрузі і частоті мережного електрики. про напрузі, частоті і потужності змінного струму на виході, а також потужності споживаної навантаженнями. про роботу сонячних батарей - напруга і потужність, що виробляється кожною групою сонячних батарей. про режим роботи акумулятора - напрузі на клемах акумулятора, ступеня зарядженості акумулятора(в % від повної ємності). про виробленої інвертором енергії за вказаний проміжок часу. про налаштуваннях інвертора.

Інструкція користувача українською мовою.

Технічні характеристики мережевого інвертора з резервної функцією 10кВт, 380В, ISGRID 10000, AXIOMA energy наведені в таблиці.

Модель	10KW
Номінальна потужність	10000 W
Фотомодулі (DC)
Макс. потужність	14850 W
Номінальна напуга	720 VDC
Максимальна напуга	900 VDC
Робочий діапазон напруги	300 VDC ~ 900 VDC
Напуга вкл / Напуга початку генерації	320 VDC / 350 VDC
Діапазон напруги MPPT / Повне навантаження MPPT	350 VDC ~ 850 VDC / 400 VDC ~ 800 VDC
Кількість MPPT трекерів	2
Максимальний струм	2*18.6 A
Струм короткого замикання	25 A
Максимальний зворотній струм з інвертору до масиву	0 A
Мережа вихід (змінний струм)
Номінальна вихідна напуга	230 VAC (P-N) / 400 VAC (P-P)
Діапазон напруги віхідної	184 - 265 VAC на фазу
Діапазон частот на виході	47.5 ~ 51.5 Hz або
	59.3~ 60.5 Hz
Номінальний вихідний струм	14.5 A на фазу
Пусковий струм / Тривалість	17 A на фазу / 20мс
Струм к. з. / Тривалість	51 A на фазу / 1мс
Струм спрацьовування захисту	51 A на фазу
Коефіцієнт потужності	0.9 lead – 0.9 lag
Вхід змінного струму
Напуга пуску	120-140 VAC на фазу
Напуга автоматичного перезапуску	180 VAC на фазу
Діапазон допустимої вхідної напруги	170 - 280 VAC на фазу
Номінальна частота	50 Hz / 60 Hz
Вхідна потужність змінного струму	10000VA/10000W
Максимальний вхідний струм	40 A
Пусковий струм	40 A / 1мс
Режим роботи від АКБ
Номінальна вихідна напуга	230 VAC (P-N) / 400 VAC (P-P)
Вихідна частота	50 Hz / 60 Hz (автоматичне зондування)
Синусоїда	Чиста хвиля синусова
Вихідна потужність	10000VA/10000W
ККД (постійний струм до змінного струму)	91%
АКБ і Заряд (Свинцево-кислотні / Літієві)
Діапазон напруги постійного струму	40 – 60 VDC
Номінальна напуга постійного струму	48 VDC
Максимальний струм розряду акумулятора	275 A
Максимальний зарядний струм	200 A
Основні характеристики
Габарити і Маса
Розмір, ДхШхВ (мм)	622 x 500 x 167.2
Вага нетто (кг)	40
Порти зв'язку
Порт зв'язку	RS-232/USB
Інтелектуальний слот	Доступні SNMP, Modbus і AS-400 слоти
Умови експлуатації
Клас захисту	I
Ступінь захисту	IP20
Вологість	0 ~ 90% RH (без конденсації)
Робоча температура	-10 to 55°C (зниження потужності після 50°C)
Висота	Макс. 2000м*

* Падіння потужності на 1% кожні 100м при висоті понад 1000м.
