Реле часу REV-120N

Реле часу REV-120 є мікропроцесорним пристроєм, призначеним для включення-виключення навантаження через задані користувачем інтервали часу.

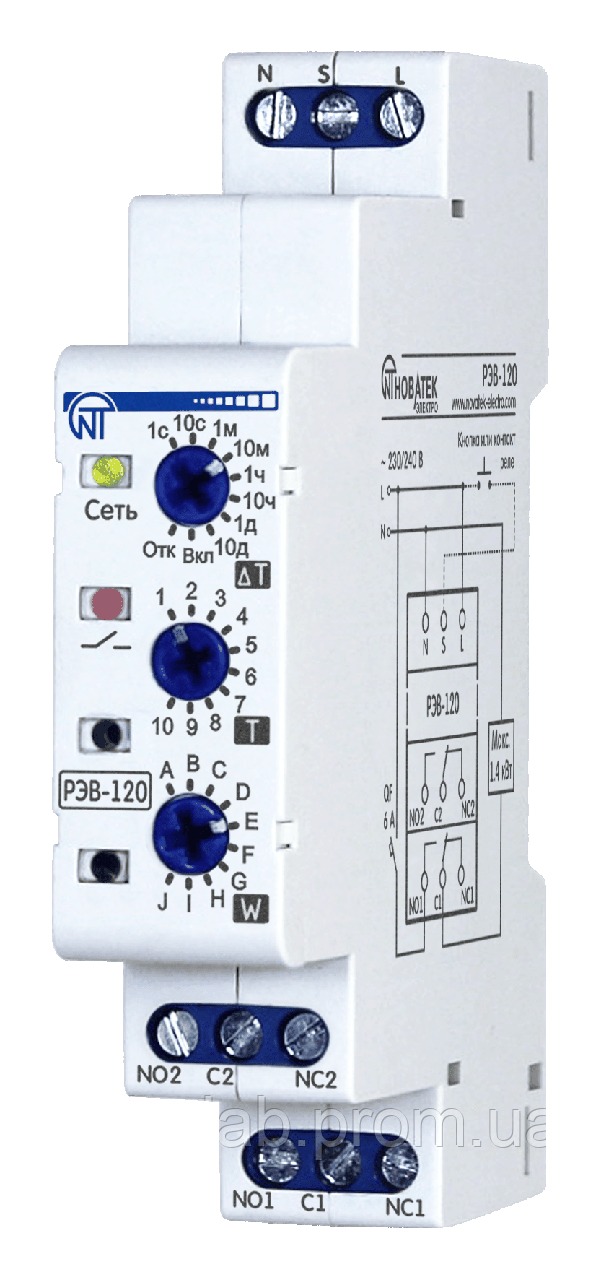

Прилад монтується на стандартну дін рейку і займає всього один модуль в щиті. Прилад має два вихідних канали з нормально відкритими і нормально закритими контактами. Так само на лицьовій частині приладу знаходяться: регулятор установки тимчасового інтервалу «T», регулятор установки годині «Т», регулятор встановлення режиму роботи «W».

У REV-120 передбачено десять режимів роботи:

- Затримка на включення;

- Витримка часу при подачі живлення;

- Періодичний з затримкою при включенні;

- Періодичний з витримкою годині при включенні;

- Затримка на відключення (у разі роз'ясненнями єднання керуючого контакту);

- Імпульсний 1 (при замиканні керуючого контакту);

- Імпульсний 2 (у разі роз'ясненнями єднання керуючого контакту);

- Затримка включення-виключення (по керуючому контакту);

- Крок реле навантаження (при кожному замиканні керуючого контакту);

- Генератор імпульсу 0,5 с.

Таблиця режимів і тимчасових інтервалів знаходиться в паспорті пристрою.

До підключення виробу його необхідно налаштувати.

Налаштування реле часу виконується в наступному порядку: першим ділом потрібно встановити режим роботи (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того, в якому становищі регулятор, після чого за годинниковою стрілкою встановити необхідний режим), потім необхідно встановити часовий інтервал регулятором «T», далі необхідно регулятором «Т» встановити годину .

Слід зазначити, що при зміні режиму роботи або тимчасових інтервалів вироби при поданій напрузі живлення, необхідно враховувати, що зміни вступлять в силу тільки після відключення (на годину не менше 1 с) і повторного включення живлення виробу.
