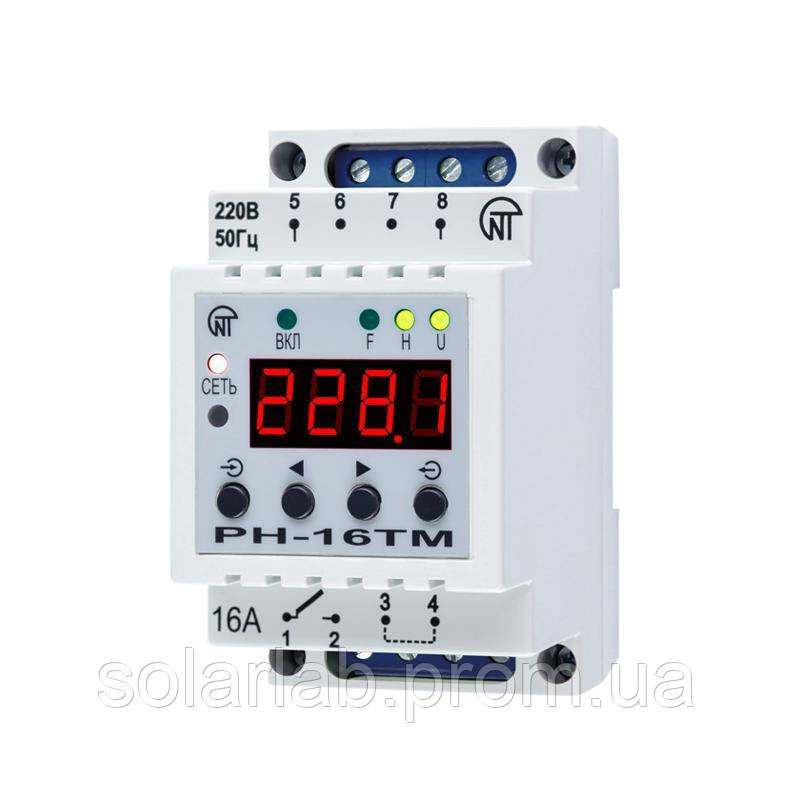

Універсальне реле РН-16ТМ

Універсальне реле РН-16ТМ поєднує в собі функції:

• реле напруги;
• фотореле;
• реле реального часу;

і призначене для:

• включення / відключення навантаження згідно встановлених користувачем часів включення / відключення;
• відключення навантаження при недопустимих коливаннях напруги в мережі з подальшим автоматичним включенням після відновлення параметрів мережі;
• включення / відключення навантаження відповідно до встановлених користувачем рівням освітленості.

Реле забезпечує роботу в наступних режимах:

• тижневий таймер;
• реле напруги;
• фотореле;
• тижневий таймер з контролем напруги;
• фотореле з контролем напруги.

Світодіоди на лицьовій панелі пристрою відображають:

• наявність напруги в мережі;
• стан навантаження (увімкнено / відключено);
• режим роботи реле.

Чотирирозрядний семисегментний індикатор, в залежності від подібного режиму, відображає:

• поточний годину;
• поточне значення напруги в мережі;
• рівень освітленості;
• почергово поточний годину і значення напруги в мережі;
• почергово рівень освітленості і поточне значення напруги в мережі.

Фотодіод, контролюючий рівень освітленості, встановлений на лицьовій панелі пристрою.

Вихідні контакти реле РН-16ТМ можуть безпосередньо комутувати потужність навантаження до 3,5 кВт (16А). При необхідності комутувати більшу потужність, необхідно використовувати магнітний пускач.

Меню пристрою дозволяє:

• вибрати режим роботи;
• вибрати і змінити набір параметрів;
• очистити поточний набір параметрів;
• переглянути список подій;
• створити список подій;
• встановити поточний годину;
• встановити час включення і відключення навантаження;
• встановити день тижня;
• встановити поріг мінімально допустимого значення напруги;
• встановити поріг максимально допустимого значення напруги;
• встановити час спрацьовування відключення навантаження по верхньому порогу напруги;
• встановити час спрацьовування відключення навантаження по нижньому порогу напруги;
• встановити час спрацьовування відключення навантаження після відновлення параметрів мережі;
• встановити поріг освітленості.

При пропажі напруги вбудований акумулятор забезпечує зберігання встановлених параметрів протягом одного місяця.
